DFM یا Design for Manufacturability به معنی بررسی تولیدپذیری طرح پیش از نهایی‌کردن ابزار و شروع تولید است. در قطعات سیلیکونی، هدف این بررسی آن است که مشکلات احتمالیِ ناشی از هندسه، خروج از قالب، مسیر ورود ماده و معیارهای کنترل کیفیت تا جای ممکن پیش از ساخت قالب شناسایی شوند.
DFM جایگزین طراحی محصول یا طراحی تخصصی قالب نیست؛ پلی است میان نیاز عملکردی محصول و محدودیت‌های واقعی ساخت. ممکن است یک قطعه در مدل سه‌بعدی درست به نظر برسد، اما در تولید با دشواری پرشدن جزئیات، حبس هوا، پارگی هنگام خروج یا پلیسه در سطح حساس روبه‌رو شود. بررسی زودهنگام این موارد به تیم طراحی و تولید کمک می‌کند پیش از قطعی‌شدن طرح، درباره اصلاحات ضروری تصمیم بگیرند.
در بررسی DFM قطعات سیلیکونی چه چیزهایی کنترل می‌شود؟
| موضوع | پرسش کلیدی | خروجی مورد انتظار |
|---|---|---|
| هندسه و تغییر مقطع | آیا نواحی بسیار نازک، ضخیم یا دارای تغییر ناگهانی وجود دارد؟ | ثبت نواحی نیازمند بازبینی و پیشنهاد اصلاح، بدون آسیب به عملکرد قطعه |
| خط جدایش قالب | خط جدایش در کدام سطح قرار می‌گیرد و آیا از سطح آب‌بندی یا سطح ظاهری حساس عبور می‌کند؟ | توافق درباره محل قابل‌قبول خط قالب و آثار احتمالی آن |
| آندرکات و خروج قطعه | آیا قطعه بدون کشش بیش از حد، پارگی یا تغییر شکل از قالب خارج می‌شود؟ | بررسی جهت خروج، هندسه و نیاز احتمالی به تغییر طرح یا ابزار ویژه |
| پرشدن و هواگیری | کدام نواحی می‌توانند محل حبس هوا یا پرشدن دشوار باشند؟ | علامت‌گذاری نقاط حساس برای بررسی مسیر جریان، تغذیه و هواگیری قالب |
| سطوح عملکردی | کدام سطوح با قطعه دیگر تماس دارند یا وظیفه آب‌بندی، حرکت یا مونتاژ را انجام می‌دهند؟ | تفکیک سطوح بحرانی از سطوح غیرحساس در نقشه و کنترل کیفیت |
| اینسرت و مونتاژ | آیا قطعه دارای اینسرت فلزی/پلاستیکی، محل اتصال یا محدودیت مونتاژ است؟ | ثبت نیازهای موقعیت‌گذاری و کنترل ابعاد مرتبط با مونتاژ |
| ماده و فرایند | آیا گرید و روش تولید با هندسه، تیراژ و شرایط کارکرد هماهنگ است؟ | فهرست گزینه‌های نیازمند بررسی و اطلاعات ناقص پروژه |
۱. هندسه قطعه: نقاط حساس را پیش از قالب‌سازی مشخص کنید
در قطعاتی مانند واشر، دیافراگم، گردگیر و درپوش، تغییر ضخامت یا اتصال مقاطع می‌تواند برای عملکرد ضروری باشد. بنابراین هدف DFM حذف همه تغییرات نیست؛ هدف شناسایی نواحی‌ای است که ممکن است تولید، خروج از قالب یا بازرسی را دشوار کنند. گوشه‌های تیز، شیارهای باریک، دیواره‌های نازک و جزئیات کوچک باید در کنار نوع ماده و روش قالب‌گیری بررسی شوند.
برای حداقل ضخامت، شعاع گوشه یا ابعاد جزئیات نمی‌توان یک مقدار ثابت برای تمام قطعات سیلیکونی تجویز کرد. تصمیم نهایی به گرید، هندسه، روش تولید و امکانات قالب وابسته است.

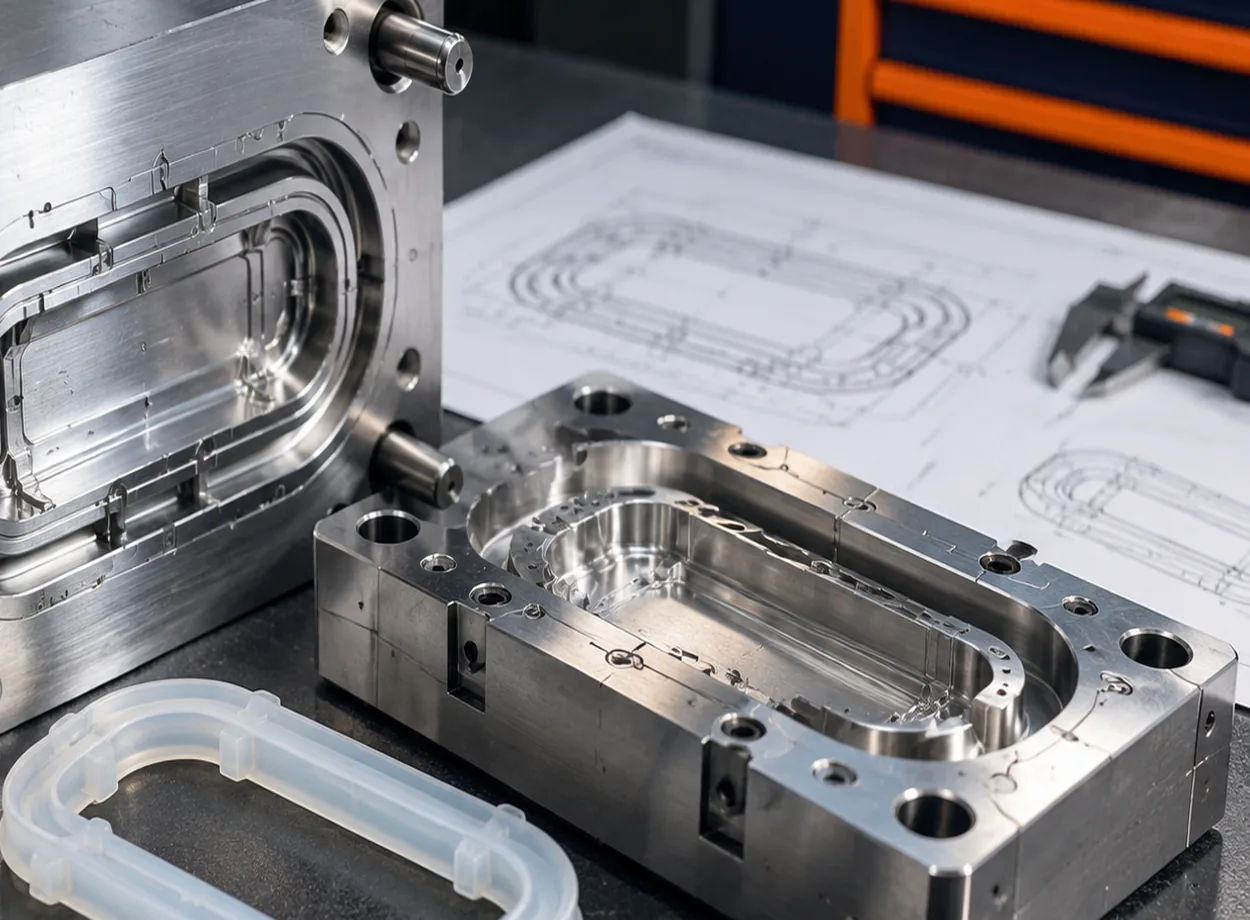

۲. خط جدایش، پلیسه و سطوح آب‌بندی
در مرحله DFM باید مشخص شود خط جدایش قالب کجا قرار می‌گیرد و آیا آثار آن می‌تواند بر سطح عملکردی یا ظاهر قطعه اثر بگذارد. برای گسکت‌ها و قطعات آب‌بندی، محل تماس و مسیر احتمالی نشتی باید در نقشه روشن باشد. همچنین باید درباره میزان قابل‌قبول پلیسه و روش کنترل آن توافق شود؛ صرف درج یک تلرانس کلی برای تعریف کیفیت تمام سطوح کافی نیست.
موضوع تلرانس، انقباض، اعوجاج و شرایط اندازه‌گیری در قطعات لاستیکی بحث تخصصی جداگانه‌ای دارد. برای جزئیات آن به مقاله عوامل مؤثر بر تلورانس قطعات لاستیکی قالبی مراجعه کنید؛ این مقاله DFM فقط به شناسایی ابعاد بحرانی در مرحله طراحی می‌پردازد.
۳. آندرکات و خروج قطعه از قالب
انعطاف‌پذیری سیلیکون می‌تواند خروج برخی هندسه‌ها را ممکن کند، اما به معنی قابل‌تولید بودن همه آندرکات‌ها نیست. میزان تغییر شکل هنگام جداسازی، احتمال پارگی، جهت خروج و نیاز به کشویی یا تغییر ساختار قالب باید بررسی شود. در برخی طرح‌ها اصلاح کوچک هندسه می‌تواند خروج قطعه را ساده‌تر کند؛ در برخی دیگر حفظ عملکرد محصول مستلزم ابزار پیچیده‌تر است.
شیب خروج نیز تصمیمی وابسته به طراحی و فرایند است و نباید بدون بررسی هندسه، سطح قالب و ویژگی‌های ماده یک عدد ثابت برای همه قطعات در نظر گرفت.
۴. پرشدن قالب و هواگیری
جزئیات باریک، انتهای مسیر جریان، حفره‌های بسته و تغییرات شدید مقطع می‌توانند در تحلیل پرشدن و خروج هوا مهم باشند. طراح محصول باید سطوح حساس، نواحی ظریف و محدودیت‌های عملکردی را مشخص کند تا تیم قالب‌سازی بتواند مسیر ورود ماده و نقاط احتمالی حبس هوا را بررسی کند. تعیین نهایی گیت، راهگاه و ونت باید با توجه به گرید، ماشین و روش قالب‌گیری انجام شود.
۵. ماده و فرایند را هم‌زمان با هندسه بررسی کنید
انتخاب ماده فقط بر اساس سختی اسمی انجام نمی‌شود؛ دما، تماس با سیال، انعطاف، فشردگی، مقاومت پارگی و الزامات کاربرد نیز اهمیت دارند. همچنین روش‌هایی مانند قالب‌گیری فشاری یا تزریقی، بسته به نوع سیلیکون و تجهیزات، محدودیت‌ها و مزایای متفاوتی دارند. هدف DFM این است که انتخاب ماده و روش تولید با هندسه و تیراژ مورد انتظار سازگار باشد، نه اینکه یک فرایند به‌صورت پیش‌فرض برای همه پروژه‌ها انتخاب شود.
برای بررسی ویژگی‌های اختصاصی سیلیکون مایع، مقاله سیلیکون مایع LSR را ببینید. انتخاب HCR/HTV یا LSR باید بر اساس نیاز واقعی پروژه و امکان‌سنجی تولید صورت بگیرد.
خروجی یک بررسی DFM خوب چیست؟
بررسی DFM باید به نتیجه‌ای عملی منتهی شود، نه صرفاً فهرستی از نکات عمومی. بسته به اطلاعات موجود، خروجی می‌تواند شامل موارد زیر باشد:
- فهرست نقاط پرریسک در مدل یا نقشه، با توضیح دلیل هر مورد
- تفکیک ویژگی‌های بحرانی عملکردی از جزئیات غیرحساس
- پیشنهادهای مشخص برای بازبینی هندسه، خط جدایش یا نحوه خروج از قالب
- سؤالات باز درباره ماده، محیط کارکرد، تیراژ و معیارهای پذیرش
- مواردی که باید در نمونه‌سازی یا آزمون اولیه اعتبارسنجی شوند
این خروجی کمک می‌کند تغییرات طرح، تصمیم‌های مهندسی و موارد تأییدنشده پیش از سفارش ابزار شفاف باشند. بررسی اولیه بر اساس اطلاعات ناقص، جایگزین تأیید نهایی طرح و آزمون قطعه نیست.
برای بررسی اولیه چه اطلاعاتی ارسال کنیم؟
- فایل سه‌بعدی مانند STEP/STP یا نقشه دوبعدی PDF؛ در نبود آن، عکس یا نمونه فیزیکی همراه با ابعاد اصلی
- کارکرد قطعه و محل استفاده آن، از جمله تماس با سیال یا قطعه مجاور
- بازه دمایی و شرایط کاری مانند فشردگی، حرکت، فشار یا مونتاژ
- ویژگی‌های ضروری مانند سختی، رنگ، ظاهر و انعطاف مورد انتظار

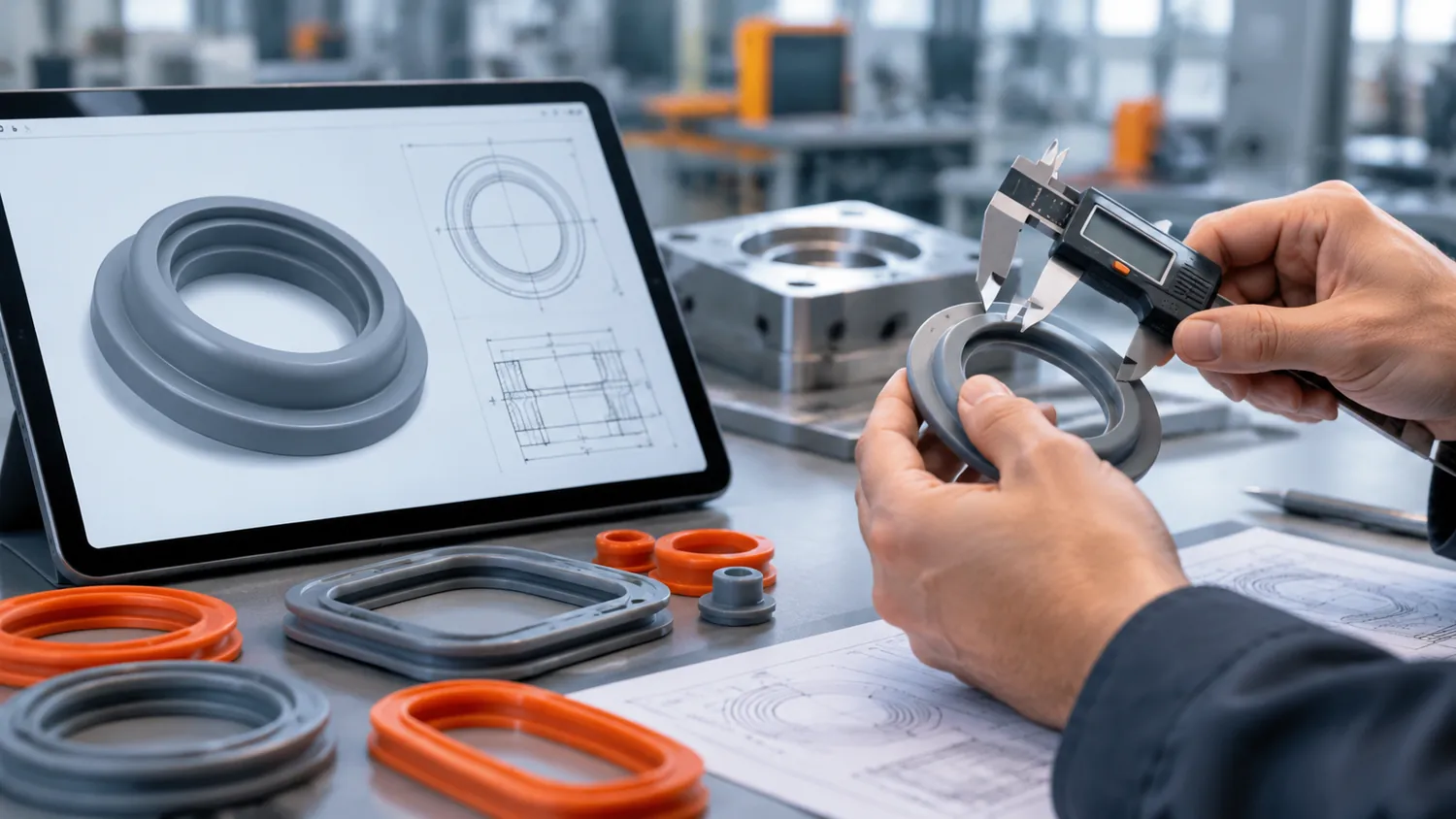

- ابعاد بحرانی و معیارهای بازرسی، اگر از قبل تعریف شده‌اند
- تیراژ تقریبی و مرحله پروژه: ایده اولیه، نمونه‌سازی، اصلاح قالب یا تولید تکراری
اگر برخی مشخصات هنوز تعیین نشده‌اند، آن‌ها را به‌عنوان موارد باز اعلام کنید؛ بهتر است فرض‌های پروژه از ابتدا روشن باشند.
سؤالات متداول درباره DFM قطعات سیلیکونی
DFM را چه زمانی انجام دهیم؟
بهترین زمان، پیش از نهایی‌شدن طرح و سفارش ساخت قالب است. بازبینی پس از تولید نمونه اولیه هم می‌تواند به اصلاحات بعدی کمک کند، اما ممکن است تغییرات در آن مرحله پرهزینه‌تر شوند.
آیا برای بررسی اولیه حتماً به مدل سه‌بعدی نیاز است؟
برای غربالگری اولیه، عکس، نمونه فیزیکی و ابعاد اصلی می‌تواند نقطه شروع باشد. ارزیابی دقیق‌تر هندسه و ابزار ممکن است به نقشه یا مدل سه‌بعدی نیاز داشته باشد.
آیا همه آندرکات‌ها در سیلیکون قابل تولید هستند؟
خیر. انعطاف‌پذیری ماده فقط یکی از عوامل است؛ خطر پارگی، میزان تغییر شکل، هندسه و ساختار قالب باید برای هر قطعه جداگانه بررسی شوند.
آیا DFM هزینه ساخت قالب را مشخص می‌کند؟
DFM می‌تواند عوامل اثرگذار بر پیچیدگی ابزار را زودتر آشکار کند، اما به‌تنهایی قیمت نهایی را تعیین نمی‌کند. برای بحث اختصاصی قیمت، صفحه هزینه ساخت قالب سیلیکونی را ببینید.
شروع بررسی فنی قطعه
اگر برای قطعه سیلیکونی خود نقشه، نمونه یا مشخصات عملکردی دارید، می‌توانید آن‌ها را برای بررسی اولیه تولیدپذیری آماده کنید. اطلاعات مربوط به کاربرد، ابعاد بحرانی و تیراژ کمک می‌کند پرسش‌های فنی پروژه دقیق‌تر مشخص شوند.
مشاهده خدمات تولید و ساخت قطعات سیلیکونی | بررسی خدمات ساخت قالب سیلیکونی
منابع فنی
این راهنما بر اصول عمومی طراحی برای تولیدپذیری و راهنماهای صنعتی مواد و فرایند سیلیکون، از جمله WACKER, Solid and Liquid Silicone Rubber: Material and Processing Guidelines (6709-EN) و مجموعه مقالات Silicone Elastomers 2012 تکیه دارد. حدود هندسی و پارامترهای اختصاصی هر پروژه باید با گرید، تجهیزات و آزمون واقعی تعیین شوند.
