INDUSTRIAL
کیبورد سیلیکونی صنعتی
برای HMI، ماشینآلات، پنلها و تجهیزات محیطهای سخت.
تولید کیبورد سیلیکونی و کیپد صنعتی سفارشی
طراحی و ساخت کیپد سیلیکونی برای تجهیزات صنعتی، پزشکی، امنیتی و الکترونیکی؛ از طراحی سهبعدی و قالبسازی تا کربن پیل، چاپ، بکلایت، نمونهسازی و تولید انبوه.
✓
طراحی بر اساس PCB، FPC یا نمونه موجود
✓
Carbon Pill، Metal Dome و روشهای اتصال مختلف
✓
چاپ تامپو، لیزر و مدلهای Backlight
✓
ساخت قالب، نمونه اولیه و تولید انبوه

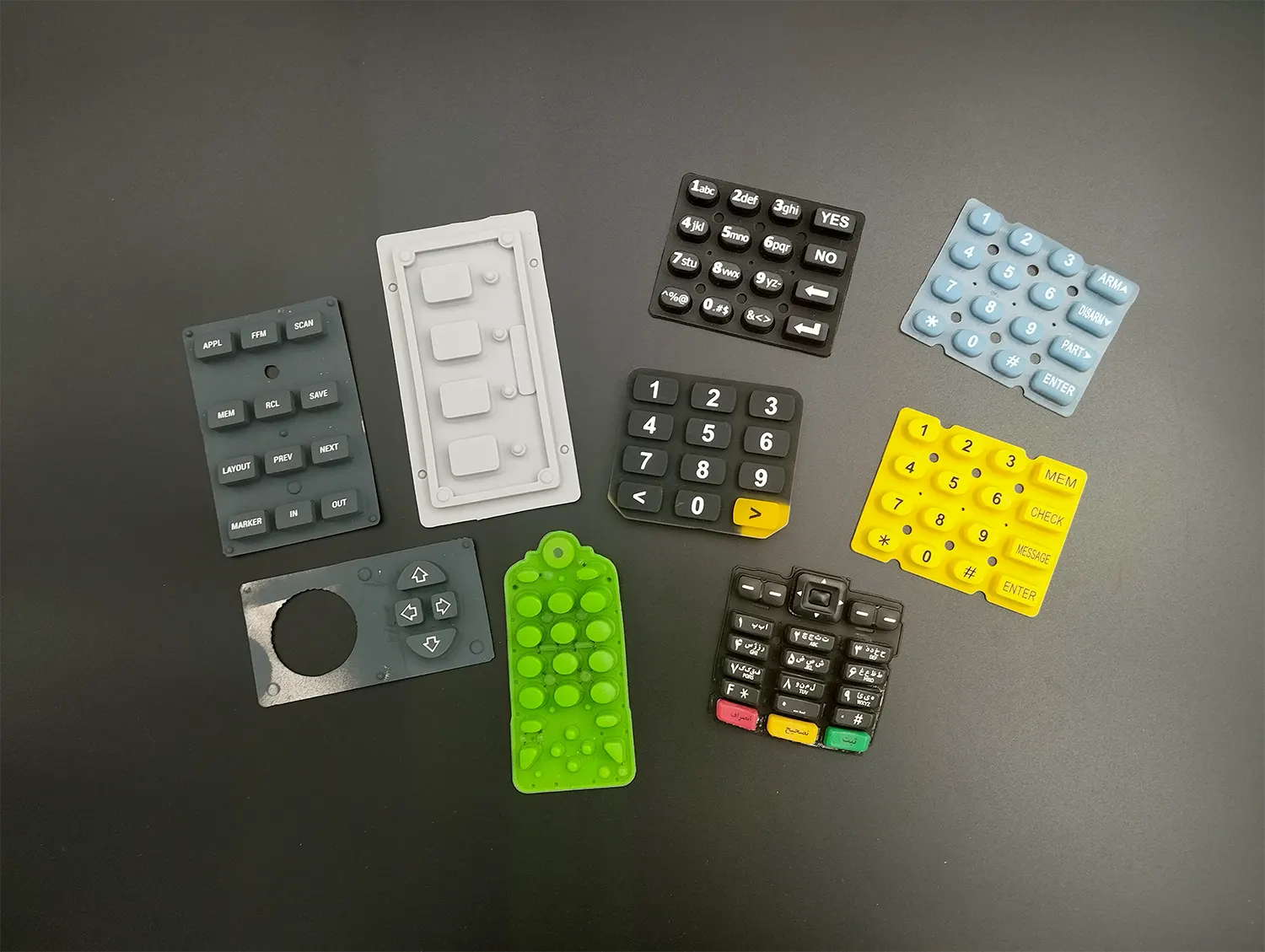

نمونههای واقعی ساخت کیپد
قالب + قطعه تولیدشده
طراحی اختصاصی
بر اساس کاربرد و برد دستگاه
قالبسازی
قالب فلزی و نمونه اولیه
چاپ و Backlight
تامپو، لیزر و پوشش نهایی
کنترل کیفیت
ابعاد، عملکرد و کیفیت سطح
تولید کیبورد سیلیکونی و کیپدهای صنعتی
کیبوردهای سیلیکونی برای دستگاههایی مناسباند که به کلیدهای انعطافپذیر، کمصدا، قابل شستوشو و قابل سفارشیسازی نیاز دارند. طراحی صحیح این قطعه باید همزمان مکانیک کلید، تماس الکتریکی، چاپ، آببندی و روش مونتاژ را پوشش دهد.
مقاومت محیطی
قابل طراحی برای رطوبت، گردوغبار، مواد شیمیایی و استفاده مداوم
طراحی سفارشی
فرم، تعداد کلید، سختی، رنگ و نیروی عملکرد بر اساس پروژه
اتصال الکتریکی
Carbon Pill، پد رسانا، Metal Dome، PCB و FPC
پرداخت نهایی
چاپ، حک لیزری، Backlight و پوششهای محافظ
نمونه کارهای کیبورد سیلیکونی
چند تصویر واقعی از ساختار، چاپ و اجزای مورد استفاده در کیپدهای سیلیکونی. این بخش میتواند بعداً با پروژههای جدید تمکورابر تکمیل شود.
کیبورد سیلیکونی چیست؟ (Silicone Keyboard)
کیپد سیلیکونی یک قطعه الاستومری قالبگیریشده است که با فشردن کلید، بخش رسانا را به مدار نزدیک میکند و پس از رها شدن، به کمک هندسه Web یا Force Cone به حالت اولیه برمیگردد.
ساختار کیبورد سیلیکونی
- لایه اصلی سیلیکونی و فرم دکمهها
- مخروط نیرو یا Force Cone برای حس فشردن
- Carbon Pill یا Metal Dome برای انتقال فرمان
- Air Channel برای حرکت و برگشت صحیح کلید
- PCB، FPC یا Membrane بهعنوان مدار زیرین
- چاپ، حک و پوشش محافظ سطح
تفاوت کیبورد سیلیکونی با کیپدهای پلاستیکی و مکانیکی
سیلیکون بهصورت یکپارچه قالبگیری میشود و در پروژههایی که دوام، آببندی، صدای کم و آزادی طراحی اهمیت دارند، نسبت به بسیاری از کلیدهای پلاستیکی یا مکانیکی مزیت دارد.
| ویژگی | کیپد سیلیکونی | پلاستیکی / مکانیکی |
|---|---|---|
| ساختار | یکپارچه و انعطافپذیر | معمولاً چندقطعهای |
| صدا | کمصدا | اغلب صدای بیشتر |
| آببندی | قابلیت طراحی برای محیط مرطوب | وابسته به مجموعه قطعات و آببندی جداگانه |
| فرم سفارشی | بسیار منعطف | محدودتر و وابسته به مکانیزم |
انواع کیبورد سیلیکونی را بشناسید
نوع مناسب کیپد بر اساس محیط استفاده، نحوه شستوشو، فشار کاری، نور محیط و معماری دستگاه تعیین میشود.
MEDICAL
کیپد سیلیکونی دستگاههای پزشکی
سطح قابل نظافت، چاپ بادوام و طراحی مناسب ضدعفونی.

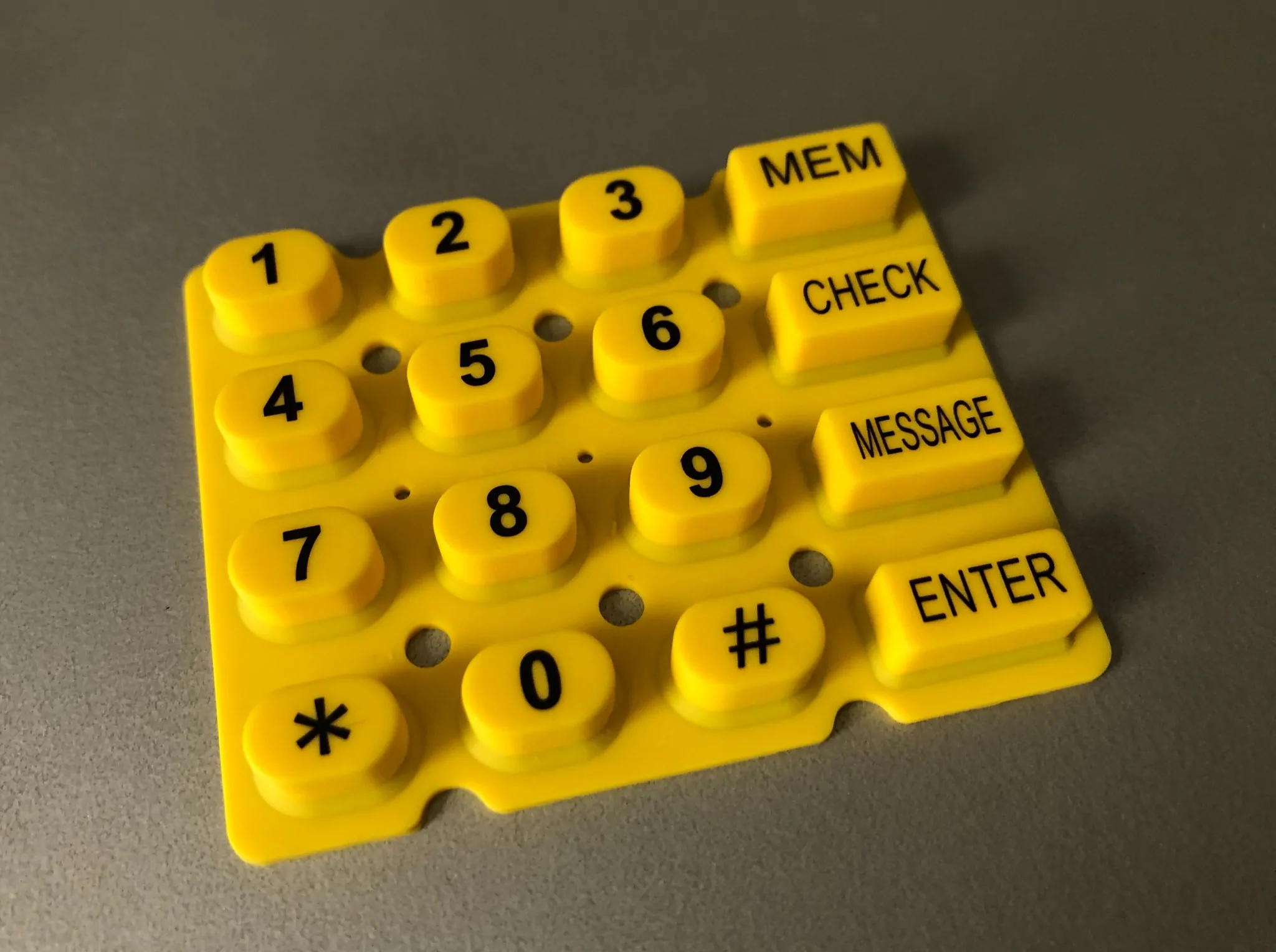

SECURITY
کیپد دزدگیر و سیستمهای حفاظتی
کلیدهای عددی و عملکردی با Carbon Pill و چاپ اختصاصی.
SPECIAL
کیبوردهای روباتی و دستگاههای خاص
برای فرمهای غیرمتعارف، دمای خاص، لرزش و کاربردهای ویژه.
کیپدهای دارای نور پسزمینه (Backlight Silicone Keypad)
سیلیکون شفاف یا نیمهشفاف، LED و حک لیزری برای خوانایی در نور کم.
کیپد صنعتی
سیلیکون سختتر، پوشش محافظ و طراحی مقاومتر در برابر شرایط محیطی.
کیپد معمولی
مناسب ریموت، لوازم خانگی و دستگاههای مصرفی با شرایط کاری سبکتر.
کیپدهای چاپی (Printed Keypad) و حکاکی لیزری
روش ایجاد علائم باید بر اساس تیراژ، میزان سایش، رنگبندی و نیاز یا عدم نیاز به نور پسزمینه انتخاب شود.
۱. چاپ تامپو (Pad Printing)
برای اعداد، حروف و نمادهای رنگی انتخاب رایجی است و در پروژههای عمومی اقتصادیتر تمام میشود.
۲. چاپ لیزری (Laser Etching)
برای ماندگاری بالاتر و کیپدهای Backlight مناسب است؛ لایه رنگ در بخش علامت توسط لیزر برداشته میشود.
پوششهای محافظ
بسته به پروژه میتوان از پوششهایی برای افزایش مقاومت سایشی و شیمیایی سطح استفاده کرد.
فرآیند تولید کیبورد سیلیکونی
فرآیند از طراحی مکانیکی شروع میشود و تا ساخت قالب، تولید، چاپ و تست ادامه پیدا میکند. جزئیات هر مرحله باید قبل از تولید انبوه کنترل شود.
طراحی اولیه کیپد و شبیهسازی 3D
موقعیت کلید، ارتفاع، Force Cone، Air Channel و نقطه تماس بررسی میشود.
انتخاب متریال سیلیکون خام
Shore، رنگ، شفافیت و مقاومت محیطی متناسب با کاربرد انتخاب میشود.

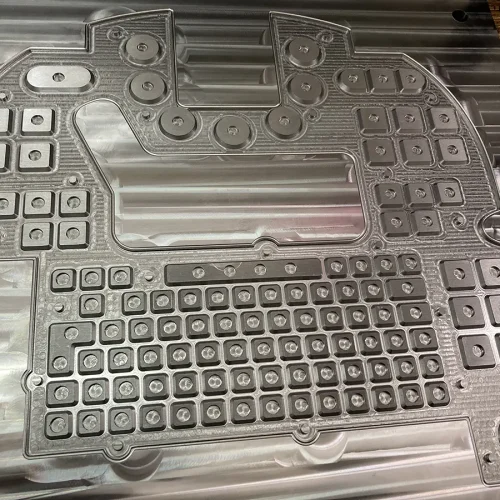

تولید قالب کیپد سیلیکونی
قالب فلزی، کویتها و مسیرهای تخلیه هوا با دقت ماشینکاری میشوند.
تولید کیبورد سیلیکونی
قطعه با روش قالبگیری مناسب پروژه شکل داده و پخت میشود.
طراحی و ساخت مخروط نیرو (tactile feedback)
نیروی فشردن، حس کلیک و برگشت کلید با هندسه Dome تنظیم میشود.
چاپ و حکاکی علائم روی کلیدها
تامپو یا لیزر متناسب با دوام، ظاهر و Backlight اجرا میشود.
پوششدهی نهایی (Coating) برای افزایش عمر کیپد
پوشش نهایی برای افزایش دوام سطح و چاپ بر اساس نیاز پروژه انتخاب میشود.
کنترل کیفیت (QC) و تست محصول
نیروی کلید، Travel، مقاومت تماس، ابعاد و کیفیت چاپ کنترل میشود.
۴. نقطه اتصال کیبورد سیلیکونی با مدار الکترونیکی
روش تماس الکتریکی باید از همان مرحله طراحی کیپد با PCB یا FPC هماهنگ شود؛ وگرنه حاصل کار یک دکمه بسیار زیباست که گاهی تصمیم میگیرد کار نکند.

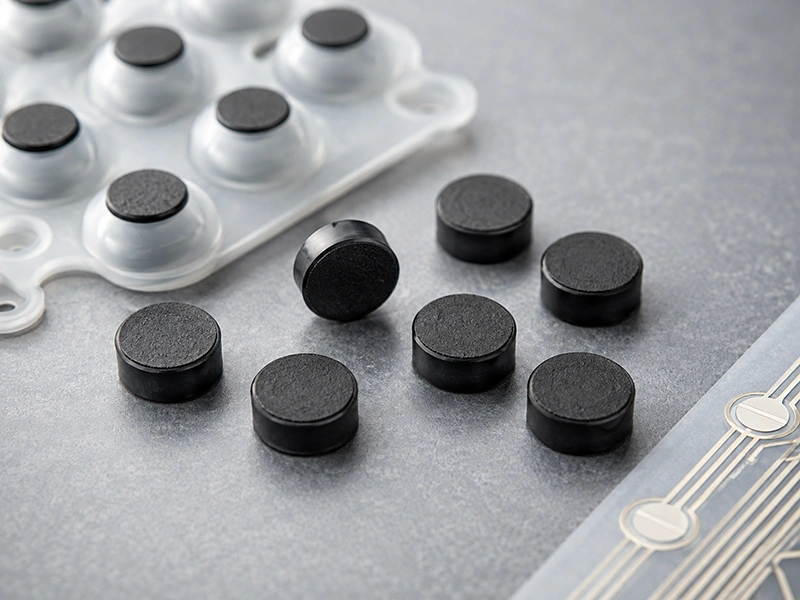

روش کربنی (Carbon Pills)
رایجترین روش برای ایجاد تماس رسانا زیر کلید؛ قطر، ضخامت و مقاومت آن بر اساس برد انتخاب میشود.
پدهای رسانا (Conductive Pads)
برای برخی طراحیهای تخت یا خاص میتوان از پوشش یا پد رسانا استفاده کرد.
اتصال FPC، PCB و Membrane
ساختار کیپد میتواند با برد صلب، مدار انعطافپذیر یا Membrane هماهنگ شود.
چسب RTV و روشهای مونتاژ استاندارد
RTV، فریم مکانیکی، گیره، چسب صنعتی یا بست بر اساس طراحی دستگاه انتخاب میشود.
جلوگیری از تداخل و نویز در کیپدها
فاصله مسیرها، مقاومت تماس، Shielding و روش مونتاژ روی پایداری فرمان اثر دارند.
مزایای استفاده از کیبورد سیلیکونی در صنایع مختلف
قابلیت قالبگیری سفارشی و مقاومت محیطی باعث شده کیپد سیلیکونی در طیف وسیعی از دستگاهها استفاده شود.
پزشکی و الکترونیک
مانیتورها، تجهیزات آزمایشگاهی، HMI، ریموت، POS و کنترلرها.
خودروسازی
داشبورد، تهویه، سیستم صوتی و کلیدهای کنترلی داخل کابین.
نظامی، لوازم خانگی و دستگاه هوشمند
کاربردهای خاص، کنترل لوازم خانگی، IoT و تجهیزات قابلحمل.
راهنمای سفارش و ساخت کیبورد سیلیکونی اختصاصی
برای برآورد ساخت بهتر است تیراژ، ابعاد، نوع چاپ، PCB، شرایط کاری و امکانات خاص از ابتدا مشخص باشند.
حداقل تیراژ تولید (MOQ)
تیراژ اقتصادی به قالب و ابعاد پروژه وابسته است؛ در صفحه فعلی حدود ۱۰۰۰ عدد بهعنوان نقطه شروع اقتصادی ذکر شده است.
هزینه طراحی و ساخت قالب
به ابعاد، تعداد کلید، تعداد کویت، پیچیدگی و جزئیات سطح بستگی دارد.
زمان ساخت
طراحی، قالب، نمونه و تولید هرکدام زمان مستقل دارند و پروژههای خاص طولانیتر میشوند.
نمونهسازی اولیه
پیش از تولید انبوه، عملکرد و کیفیت نمونه بررسی و در صورت نیاز قالب اصلاح میشود.
تفاوت قیمت کیپد ساده و پیچیده
تعداد رنگ، نوع چاپ، رسانایی، تعداد کلید و هندسه قطعه روی هزینه اثر دارند.
افزودن نور LED و Backlight
به سیلیکون مناسب، طراحی نور و معمولاً حک لیزری نیاز دارد.
کیپد صنعتی
برای محیط سخت با پوشش، سختی و آببندی متناسب طراحی میشود.
کیپد معمولی
برای کاربردهای مصرفی و شرایط سبکتر، طراحی سادهتر و اقتصادیتر دارد.
چرا کسبوکارها به کیپد سیلیکونی سفارشی نیاز دارند؟
در بسیاری از تجهیزات، کیپد آماده با محل کلیدها، برد، ارتفاع، نیروی فشردن یا هویت بصری محصول سازگار نیست. طراحی اختصاصی این محدودیت را برطرف میکند.
هماهنگی کامل با PCB / FPC
محل تماس، ارتفاع، زاویه، Carbon Pill و ضخامتها بر اساس مدار تنظیم میشوند.
شرایط محیطی پروژه
آب، روغن، گردوغبار، مواد شیمیایی، UV و شوک در طراحی لحاظ میشوند.
امکانات ویژه
چاپ چندرنگ، لیزر، LED، Backlight و پوشش سطحی قابل اضافه شدناند.
مشکلات رایج کیپدهای بیکیفیت و روش رفع آنها
پاک شدن چاپ
انتخاب جوهر و پوشش باید با میزان سایش هماهنگ باشد.
سفت یا گیر کردن کلید
Web و Air Channel باید دوباره بررسی شوند.
عدم ثبت فرمان
Carbon Pill، مقاومت تماس و همراستایی با PCB کنترل شود.
نفوذ رطوبت
لبهها، فریم، RTV و سطح حفاظت مجموعه بازبینی شود.
ترک یا پارگی
Shore، متریال و هندسه دیوارهها عاملهای مهماند.
برگشتپذیری ضعیف
Force Cone و ضخامتها باید متناسب با نیروی موردنظر اصلاح شوند.
بهترین روش برای ضدآب کردن کیپد سیلیکونی
ضدآب بودن فقط با انتخاب سیلیکون به دست نمیآید؛ ساختار لبه، اتصال به قاب و آببندی کل مجموعه تعیینکنندهاند.
- طراحی یکپارچه لبه و حاشیه کیپد
- استفاده از RTV در نقاط مونتاژ در صورت نیاز
- واشر یا فریم آببندی در اتصال به بدنه
- پوشش محافظ برای کاربردهای حساس
- تست نفوذ مطابق سطح IP تعریفشده برای پروژه
بررسی استانداردهای IP65، IP67 و IP68 برای کیپدها
درجه IP باید برای مجموعه نهایی دستگاه تعریف و تست شود. خود کیپد تنها یکی از اجزای مسیر آببندی است.
IP65
حفاظت در برابر گردوغبار و پاشش آب؛ مناسب بسیاری از کاربردهای نیمهصنعتی.
IP67
حفاظت بالاتر در برابر گردوغبار و غوطهوری موقت، مشروط به طراحی و تست مجموعه.
IP68
برای شرایط سختتر و غوطهوری تعریفشده توسط سازنده؛ نیازمند طراحی و آزمون دقیق دستگاه.
سؤالات متداول کیبورد سیلیکونی
سؤالهای پرتکرار خریداران درباره عمر، چاپ، آببندی، Backlight و تیراژ.
عمر کیپد سیلیکونی چقدر است؟
عمر به متریال، طراحی Force Cone، نیروی عملکرد و شرایط استفاده بستگی دارد و در طراحی مناسب میتواند به چرخههای بسیار بالا برسد.
آیا کیبورد سیلیکونی در برابر آب مقاوم است؟
جنس سیلیکون در برابر آب مقاوم است، اما IP نهایی به طراحی و مونتاژ کل مجموعه دستگاه وابسته است.
آیا امکان چاپ برند اختصاصی روی کیپد وجود دارد؟
بله؛ تامپو، چاپ چندرنگ و حک لیزری بسته به پروژه قابل بررسی هستند.
حداقل تعداد سفارش (MOQ) چقدر است؟
به قالب و ابعاد پروژه بستگی دارد؛ برای پروژههای قالب اختصاصی، تیراژ بالاتر هزینه ساخت را اقتصادیتر میکند.
آیا امکان نور پسزمینه LED (Backlight) وجود دارد؟
بله؛ طراحی متریال، ضخامت ناحیه نور و روش ایجاد علائم باید از ابتدا برای Backlight انجام شود.
آیا امکان ساخت کیپد در هر شکل و اندازه وجود دارد؟
در محدودههای قابل قالبگیری و طراحی مهندسی، آزادی فرم سیلیکون بسیار بالاست و قطعه میتواند بر اساس دستگاه سفارشی شود.
برای ساخت کیپد سیلیکونی، نمونه یا فایل پروژه را ارسال کنید.
PCB، نقشه سهبعدی، نمونه قبلی یا حتی عکس و ابعاد اولیه برای شروع بررسی فنی کافی است.
