ساخت قالب تزریق پلاستیک — طراحی و تولید حرفه‌ای قالب صنعتی

قالب تزریق پلاستیک یکی از پرکاربردترین ابزارها در صنایع تولید قطعات پلیمری است که از آن برای شکل‌دهی مواد پلیمری ذوب‌شده استفاده می‌شود. در این فرآیند، مواد پلاستیکی پس از ذوب شدن به کمک دستگاه تزریق و با فشار بالا به داخل قالب فلزی رانده می‌شوند.

از مزایای مهم قالب‌های تزریق پلاستیک می‌توان به افزایش سرعت تولید، دقت بالا در تولید قطعات و امکان تولید مجدد قطعات با همان ابعاد و همان کیفیت اشاره کرد. ازاین‌رو از این قالب‌ها در صنایع دیگری همچون تولید اسباب‌بازی، لوازم‌خانگی، قطعات خودرو و حتی تجهیزات پزشکی هم استفاده می‌شود.

اگر می‌خواهید بدانید که این قالب‌ها چگونه و با چه موادی تولید می‌شوند و یا اینکه اصلاً چه کاربردهایی دارند و چه عواملی بر قیمت تمام شده آن‌ها تأثیر می‌گذارند، این مطلب برای شما است. در ادامه به‌طور مفصل راجع به این موضوعات صحبت خواهیم کرد.

عوامل مؤثر بر کیفیت در قالب‌گیری تزریق پلاستیک

اولین موردی که باید در مورد فرآیند قالب‌گیری تزریق پلاستیک بدانید، این است که پارامترهای متعددی همچون دمای تزریق، فشار، سرعت خنک‌کاری و طراحی قالب نقش مهمی در کیفیت قطعه نهایی دارند.

این عوامل آن‌قدر مهم هستند که هرگونه خطا در طراحی یا تنظیم این متغیرها موجب بروز مشکلاتی مانند تاب برداشتن، تشکیل حباب هوا، درست پر نشدن قالب پلاستیک و در بدترین حالت موجب تغییر ابعاد قطعه خواهد شد.

برای استعلام دقیق قیمت‌ می‌توانید با کارشناسان ما تماس بگیرید و یا از طریق واتس‌اپ با ما در ارتباط باشید.

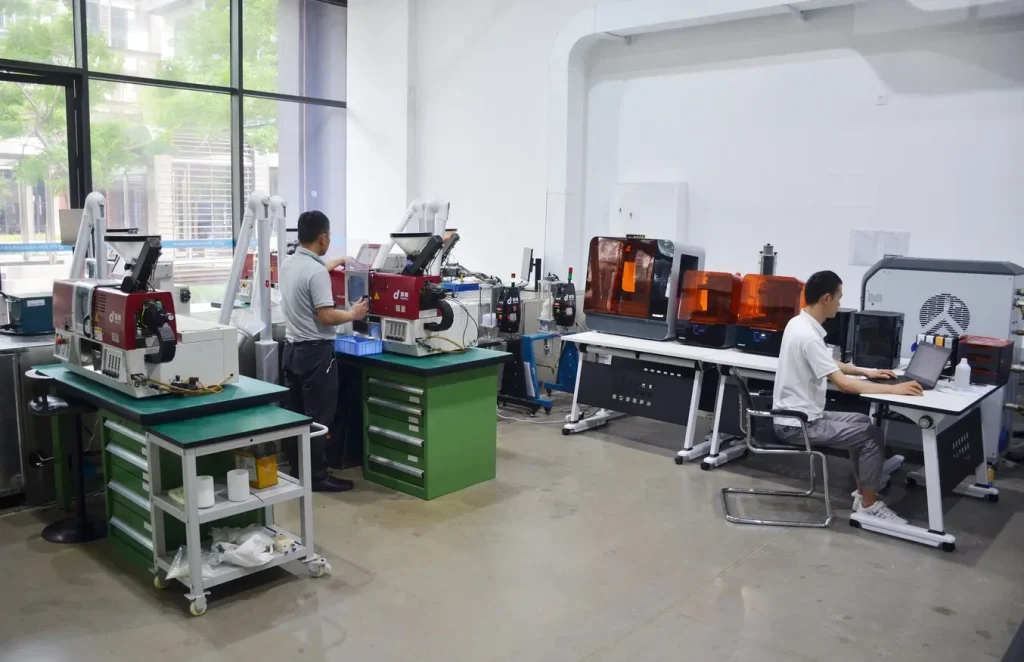

فرآیند قالب‌سازی تزریق پلاستیک از طراحی تا تولید

در مجموعه تمکو رابر برای اینکه قطعه تولید شده با بالاترین کیفیت به دست مشتریان برسد، فرایند تولید تا تحویل به چند بخش مجزا تقسیم می‌شوند و هر مرحله به دقت بررسی می‌شود. در ادامه این مراحل را با جزئیات بررسی خواهیم کرد:

۱. دریافت درخواست مشتری و بررسی قطعه

ابتدا مشتری نمونه فیزیکی قطعه یا فایل طراحی آن را ارائه می‌دهد. درصورتی‌که طرحی وجود نداشته باشد، مهندسان تمکو مدل سه‌بعدی را از روی قطعه واقعی می‌سازند.

۲. تحلیل و طراحی قالب

پس‌ازآن طرح سه‌بعدی قالب با نرم‌افزارهایی مانند CATIA و SolidWorks تهیه می‌شود. در این مرحله باید به مواردی مانند زاویه، ضخامت دیواره‌ها و محل تزریق مواد توجه ویژه‌ای شود.

۳. انتخاب متریال قالب

پس‌ازآن جنس قالب بر اساس تیراژ تولید و نوع پلاستیک (پلیمر) انتخاب می‌شود. فولاد P20، فولاد H13 و آلومینیوم از متداول‌ترین موادی هستند که برای ساخت قالب تزریق پلاستیک استفاده می‌شوند.

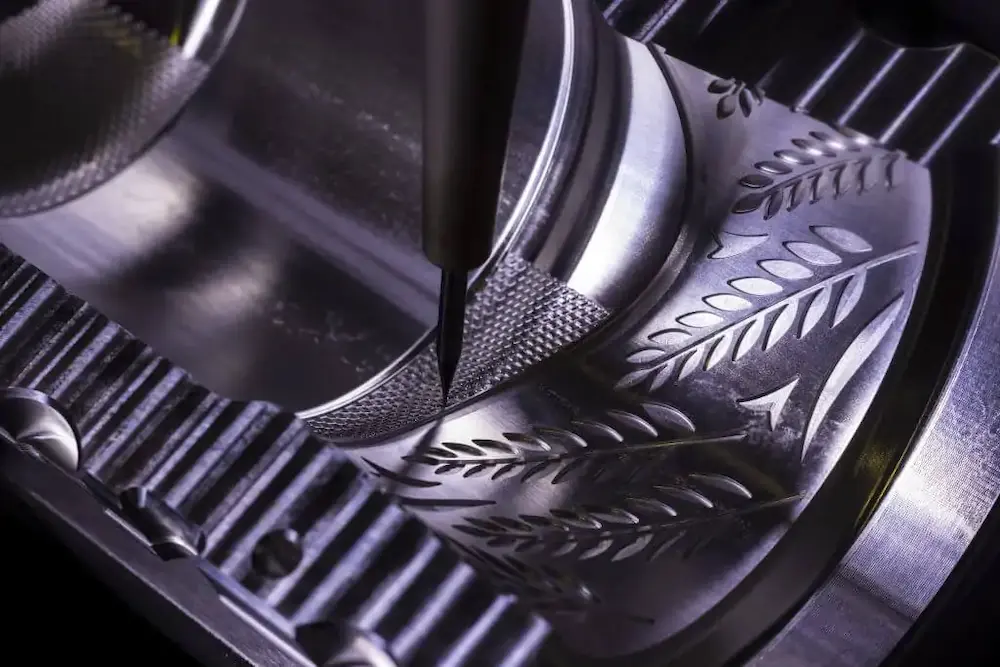

۴. ماشین‌کاری و ساخت قالب

پس از تأیید طرح، فایل CAM به دستگاه‌های CNC منتقل می‌شود تا قطعات قالب تراشیده شوند. در برخی موارد که قالب شکل هندسی پیچیده‌ای دارد، از روش EDM یا ماشین‌کاری جرقه الکتریکی برای ساخت قالب پلاستیک استفاده می‌شود.

۵. مونتاژ و تست قالب

قطعات قالب مونتاژ، سیستم پران نصب و قالب روی دستگاه تزریق تست می‌شود. پس از اطمینان از عملکرد صحیح، قالب تحویل مشتری داده خواهد شد.

ساخت قالب تزریق پلاستیک ارزان اما باکیفیت

تولید قالب‌های ارزان همیشه یکی از دغدغه‌های صنایع بوده است. تمکو رابر همیشه در تلاش بوده است که با کنار هم قرار دادن سه عامل مهم ماشین‌کاری دقیق، انتخاب متریال اقتصادی و حذف هزینه‌های غیرضروری، قالب‌هایی تولید کند که در عین باکیفیت بودن، برای مشتریان نیز مقرون‌به‌صرفه باشند.

در همین راستا همواره تلاش کرده‌ایم که با استفاده از فناوری‌هایی مانند ماشین‌کاری CNC با سرعت بالا، بهینه‌سازی طراحی سه‌بعدی و مدیریت هزینه‌ها، مشتریان بتوانند حتی با بودجه محدود قالب‌های استاندارد و باکیفیتی را تهیه کنند.

انواع قالب تزریق پلاستیک و کاربرد هر کدام

قالب‌های تزریق پلاستیک را به‌طورکلی می‌توان بر اساس سه عامل زیر به دسته‌های مختلف تقسیم کرد:

1. بر اساس سیستم راهگاه (Runner System):
   • راهگاه سرد (Cold Runner): ساده‌تر و ارزان‌تر است؛ اما ضایعات زیادی دارد.
   • راهگاه گرم (Hot Runner): گران‌تر است؛ ولی سرعت تزریق بالاتری دارد و هیچ ضایعاتی هم ندارد.
2. بر اساس تعداد حفره‌ها (Cavities):
   • تک‌کویته (Single Cavity): مناسب نمونه‌سازی یا تولید محدود است.
   • چندکویته (Multi Cavity): مخصوص تولید انبوه قطعات کوچک و تکراری است.
3. از نظر ساختار مکانیکی:
   • Straight-Pull Mold: ساده‌ترین نوع قالب شامل دو بخش اصلی — کویته و هسته — که هزینه ساخت و نگهداری پایینی دارد.

همان‌طور که گفتیم، از این قالب‌ها در صنایع مختلفی استفاده می‌شود ولی آنچه اهمیت دارد، این است که هر پروژه با توجه به نوع محصول و تیراژ، به نوع خاصی از قالب احتیاج دارد.

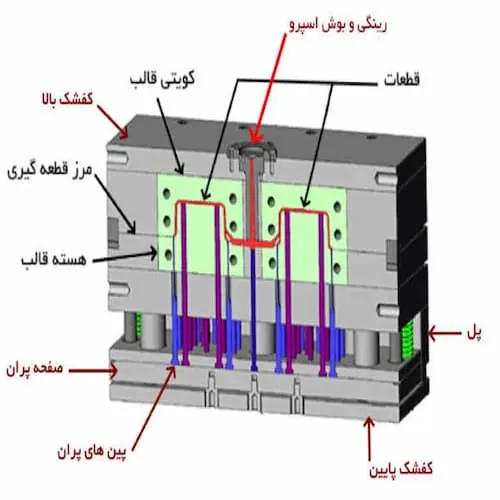

اجزای اصلی قالب تزریق پلاستیک

هر قالب دو قسمت دارد: بخش ثابت (Cavity) و بخش متحرک (Core). بخش متحرک در هر سیکل تزریق باز و بسته می‌شود تا قطعه از قالب جدا شود.

علاوه بر این هر قالب تزریق پلاستیک از چند بخش مهم تشکیل می‌شود که عبارت‌اند از:

1. کفشک‌ها و بوش راهنما: جهت تراز کردن دو نیمه قالب در زمان بسته شدن.
2. سیستم تغذیه (Runner & Gate): هدایت مواد مذاب به داخل حفره‌ها.
3. سیستم پران (Ejector System): خارج کردن قطعه پس از خنک شدن.
4. سیستم خنک‌کاری: کنترل دمای قالب برای جلوگیری از تاب برداشتن قطعات و تغییر ابعاد.
5. کشویی‌ها، قفل‌کن‌ها و اجزای متحرک: برای ساخت قطعات پیچیده با شکل‌های خاص.

مراحل ساخت قالب تزریق پلاستیک

فرآیند ساخت قالب تزریق پلاستیک معمولاً شامل مراحل زیر می‌شود:

1. بررسی قطعه و طراحی اولیه: بررسی ضخامت، زاویه خروج و انقباض پلاستیک.
2. طراحی سه‌بعدی قالب: با نرم‌افزارهای CAD و شبیه‌سازی جریان مواد در Moldflow.
3. انتخاب متریال مناسب: فولادهای سخت برای تولید انبوه، آلومینیوم برای نمونه‌سازی.
4. ماشین‌کاری با CNC، EDM و عملیات پولیش‌کاری: برای ساخت قالب با ابعاد دقیق و صاف و صیقلی کردن سطوح قالب.
5. مونتاژ قالب و نصب سیستم‌های خنک‌کاری و پران.
6. تست قالب (Mold Trial): ارزیابی عملکرد، بررسی عیوب سطحی و ابعادی.
7. بهینه‌سازی نهایی و تحویل به مشتری.

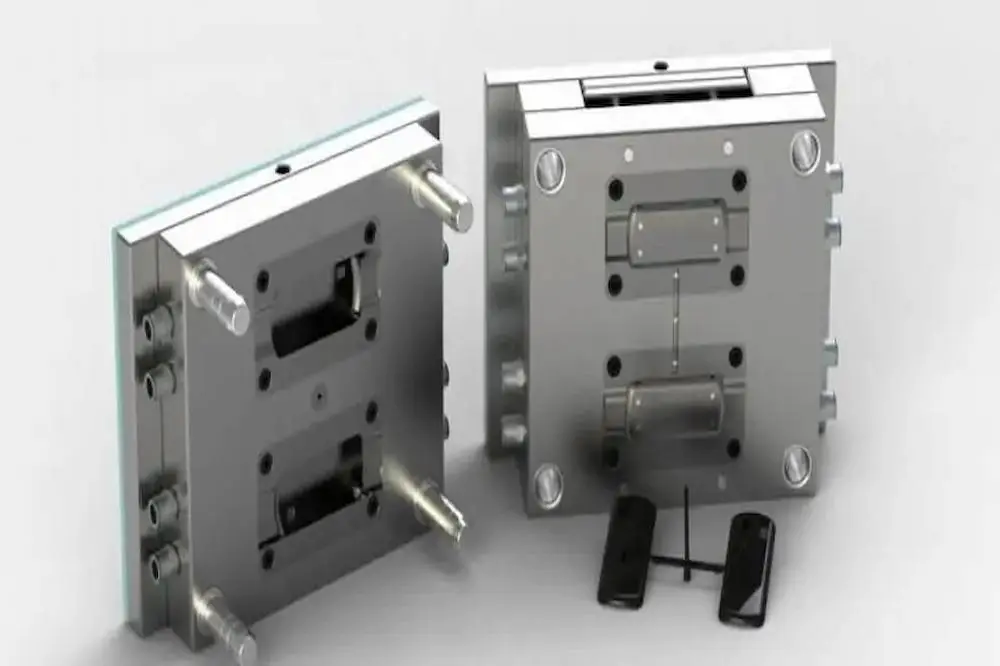

طراحی قالب تزریق پلاستیک: نرم‌افزارها و نکات کلیدی

برای اینکه طراحی قالب تزریق پلاستیک به بهترین شکل و بالاترین کیفیت انجام شود، فرد طراح باید هم بر مباحث مهندسی مکانیک مسلط باشد و هم تسلط کافی بر نرم‌افزارهای سه‌بعدی داشته باشد. طراحان ما در تمکو رابر معمولاً از نرم‌افزارهای زیر برای طراحی و تحلیل استفاده می‌کنند:

• CATIA: برای مدل‌سازی سه‌بعدی دقیق و طراحی سطوح پیچیده.
• SolidWorks: برای طراحی اجزای قالب و مونتاژ آن.
• PowerMill: برای کنترل ابزار CNC.
• Moldflow: برای شبیه‌سازی جریان مواد، نقاط سرد و فشار تزریق.

با توجه به اینکه طراحی قالب به‌طور مستقیم روی کیفیت محصول نهایی، عمر قالب و کاهش ضایعات تأثیر می‌گذارد، لازم است که به نکات زیر هم توجه شود:

• زاویه خروج مناسب برای جلوگیری از چسبندگی قطعه به قالب.
• ضخامت یکنواخت دیواره‌ها برای خنک‌کاری یکنواخت.
• جانمایی صحیح گیت برای کامل پر شدن قالب.
• طراحی کانال‌های خنک‌کننده جهت کاهش زمان چرخه تولید.

مواد اولیه مناسب برای قالب‌سازی پلاستیک

یکی از بخش‌های مهم در فرایند قالب‌ سازی تزریق پلاستیک،‌ انتخاب متریال مناسب است. معمولاً برای ساخت قالب تزریق پلاستیک، از مواد اولیه زیر استفاده می‌شود:

• فولاد P20: پرکاربردترین نوع فولاد برای قالب‌هایی با تیراژ متوسط، با قابلیت پولیش‌پذیری بالا.
• فولاد H13: مقاوم به حرارت و سایش، مناسب قالب‌های با تیراژ بالا.
• فولاد S7: مقاوم در برابر ضربه، برای قالب‌های تحت فشار بالا.
• استنلس استیل (Stainless Steel): مقاوم به خوردگی، مناسب صنایع غذایی و پزشکی.
• آلومینیوم: سبک و ارزان، مناسب نمونه‌سازی سریع و تولید محدود.

خدمات ساخت قالب تزریق پلاستیک در تهران و شهرستان‌ها

تمکو رابر یکی از مجموعه‌های فعال در زمینه طراحی و ساخت قالب تزریق پلاستیک در تهران است که البته به سراسر کشور هم خدمات‌دهی می‌کند. لازم به ذکر است که تمام مراحل طراحی، ساخت، اسمبل و تست قالب کاملاً توسط متخصصان مجموعه انجام می‌شود.

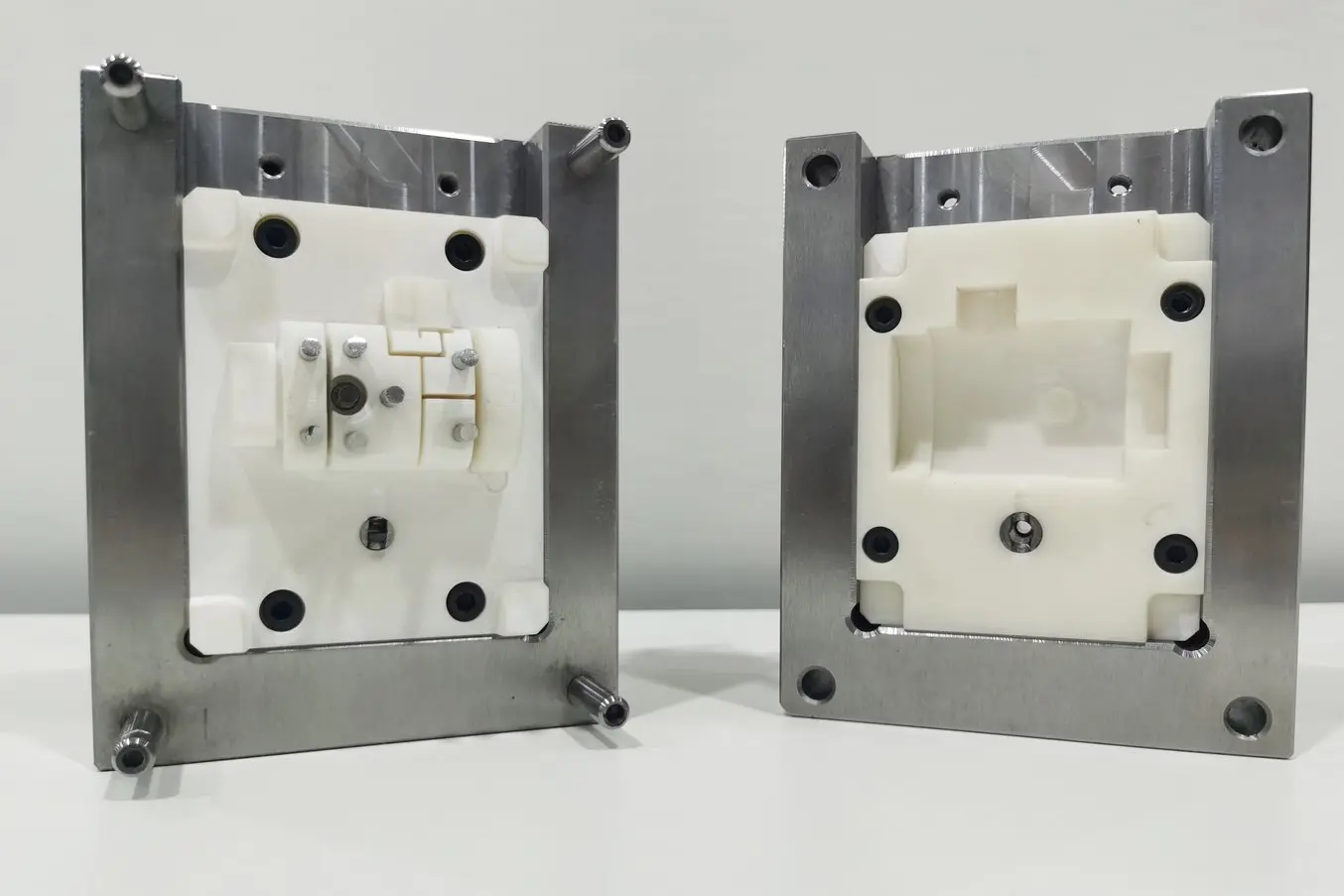

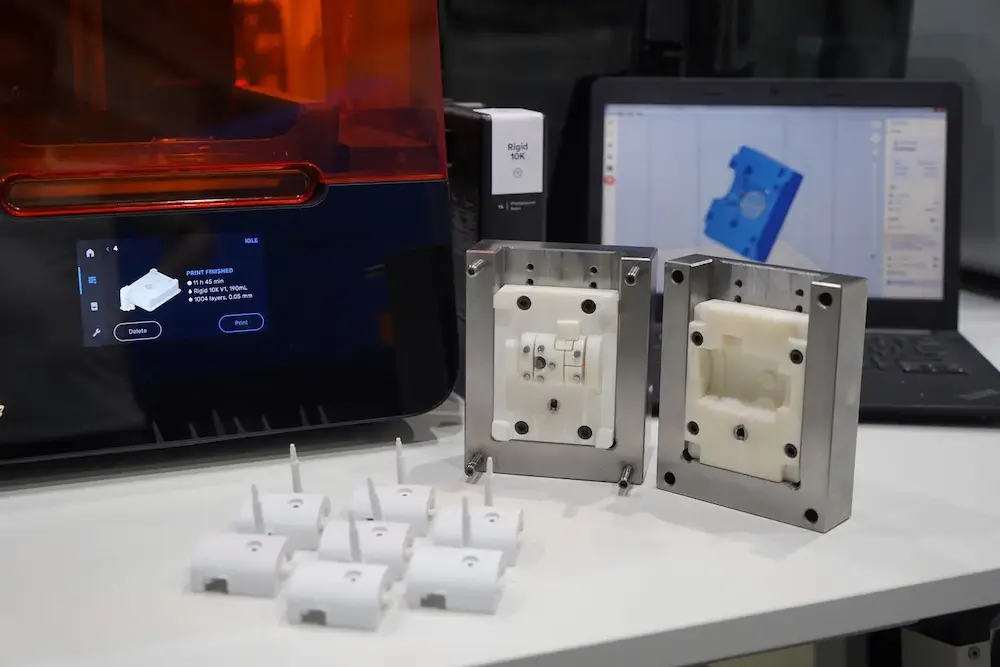

هزینه و قیمت ساخت قالب تزریق پلاستیک

هزینه ساخت قالب تزریق پلاستیک یکی از مهم‌ترین بخش‌های فرآیند تولید قطعات پلیمری است، زیرا بخش عمده‌ای از هزینه نهایی تولید به همین مرحله مربوط می‌شود. با اینکه ساخت قالب تزریق پلاستیک، هزینه زیادی دارد؛ اما در عوض می‌توانید هزاران قطعه پلاستیکی با کیفیت کاملاً یکسان تولید کنید.
به طور کلی، هزینه ساخت قالب‌های تزریق پلاستیک از ۱۰۰ دلار برای قالب‌های ساده و کم‌تیراژ شروع می‌شود و تا بیش از ۱۰۰ هزار دلار برای قالب‌های صنعتی پیچیده چندکویته افزابش می‌یابد.

عوامل مؤثر بر هزینه ساخت قالب تزریق پلاستیک

۱. ابعاد و پیچیدگی قطعه:
هرچه قطعه بزرگ‌تر یا دارای جزئیات بیشتری باشد، فرآیند ماشین‌کاری نیز زمان‌برتر و پرهزینه‌تر می‌شود.

۲. جنس قالب:
جنس قالب نقش مهمی در طول عمر و هزینه آن دارد. برای تولید محدود از آلومینیوم استفاده می‌شود که سبک‌تر و ارزان‌تر است، درحالی‌که برای تیراژهای بالا از فولادهای سخت‌تر مانند P20 یا H13 استفاده می‌شود که طبیعتاً گران‌تر هستند ولی دوام به مراتب بیشتری هم دارند.

۳. تیراژ تولید:
اگر تیراژ تولید زیاد باشد، ساخت قالب چندکویته یا دارای سیستم راهگاه گرم به لحاظ اقتصادی توجیه پذیر است. در مقابل، برای تولید آزمایشی یا کم‌تیراژ، بهتر است از قالب‌های ساده یا پرینترهای سه‌بعدی استفاده شود.

۴. روش ساخت قالب:
فرآیند ساخت قالب می‌تواند به روش‌های مختلفی انجام شود:

• ماشین‌کاری CNC: دقیق‌ترین روش برای ساخت قالب‌های فلزی است. در این روش از ابزارهای براده‌برداری برای شکل‌دهی قالب استفاده می‌شود. هرچه هندسه قالب پیچیده‌تر باشد، دفعات تغییر ابزار و زمان ماشین‌کاری بیشتر شده و هزینه افزایش می‌یابد.

• ماشین‌کاری تخلیه الکتریکی (EDM): برای ساخت قالب‌هایی با جزئیات بسیار ظریف استفاده می‌شود. EDM دقت بالا و سطح پرداخت بسیار خوبی دارد اما زمان‌برتر و پرهزینه‌تر است.

• چاپ سه‌بعدی (3D Printing): مناسب نمونه‌سازی سریع و تولید قالب‌های موقت است. هزینه این روش بسیار کمتر است، اما دوام و مقاومت حرارتی آن کمتر است.

۵. سیستم خنک‌کاری:
وجود کانال‌های خنک‌کننده مؤثر در قالب باعث افزایش سرعت تولید و کیفیت قطعه می‌شود که طبیعتاً باعث افزایش هزینه‌های تولید خواهد شد.

۶. پرداخت سطح و تلرانس‌ها:
هرچه سطح قطعه نیاز به صیقل، براقیت یا پرداخت ظریف‌تری داشته باشد، عملیات نهایی مانند پولیش، اسپارک و آب‌کاری بیشتر می‌شود و هزینه نهایی افزایش پیدا می‌کند.

انواع هزینه‌ها در قالب‌سازی تزریق پلاستیک

هزینه ساخت قالب معمولاً شامل موارد زیر می‌شود:

• هزینه تجهیزات، ماشین‌آلات و ابزارآلات

• هزینه نیروی انسانی و طراحی

• هزینه مواد اولیه قالب

مقایسه هزینه‌ها بر اساس تیراژ تولید

همان‌طور که جدول بالا مشاهده کردید، هرچه تیراژ تولید افزایش یابد، هزینه ساخت قالب سرشکن می‌شود و قیمت تمام‌شده‌ هر قطعه کاهش پیدا می‌کند. در پروژه‌های بزرگ، معمولاً هزینه اولیه‌ بالا با تولید انبوه جبران می‌شود.

تفاوت قالب تزریق پلاستیک با قالب بادی

در قالب‌گیری تزریقی، مواد پلاستیکی مذاب با فشار بالا به داخل قالب تزریق می‌شوند، درحالی‌که در قالب‌گیری بادی، پلاستیک نرم‌ شده به شکل لوله توخالی در قالب دمیده می‌شود. البته این دو روش تفاوت‌های دیگری هم دارند که عبارت‌اند از:

• قالب تزریقی بیشتر برای قطعات ضخیم و جایی که نیاز به ابعاد دقیق است، کاربرد دارد.

• از قالب بادی برای بطری‌ها و اجسام توخالی استفاده می‌شود.
• دقت ابعاد و کیفیت سطح قطعه تولید شده با قالب تزریقی بسیار بالاتر است.
• در قالب‌گیری بادی، فشار کمتر اما کنترل حرارت دشوارتر است.

به همین دلیل است که معمولاً در صنایع خودروسازی، پزشکی و لوازم‌خانگی از قالب تزریقی و برای تولید بطری از قالب بادی استفاده می‌شود.

کاربرد قالب تزریق پلاستیک برای صنایع مختلف

قالب‌های تزریق پلاستیک در صنایع مختلفی کاربرد دارند که از جمله آن‌ها می‌توان موارد زیر را نام برد:

• خودروسازی: سپر، قاب چراغ، دستگیره، قطعات تزئینی.
• پزشکی و دارویی: سرنگ، محفظه دارو، تجهیزات آزمایشگاهی.
• لوازم‌خانگی و تجهیزات الکتریکی و الکترونیکی: بدنه، کلیدها و دکمه‌ها، قطعات تزئینی.

البته از قالب تزریق پلاستیک در حوزه‌های دیگری همچون بسته‌بندی و تولید اسباب‌بازی هم استفاده می‌شود.

مراحل سفارش ساخت قالب تزریق پلاستیک در تمکو

فرآیند دریافت خدمات از مجموعه تمکو رابر کاملاً مشتری محور طراحی شده است تا کسانی که می‌خواهند اقدام به سفارش قالب‌سازی تزریق پلاستیک کنند، همه مراحل و جزئیات برایشان واضح باشد.

در این قسمت صفر تا صد پروسه سفارش قالب در تمکو رابر را شرح خواهیم داد.

1. پس از تماس اولیه، تیم فروش تمکو چند نمونه کار برای مشتری ارسال می‌کند تا هم کیفیت قالب‌های تولید شده را بررسی کنند و هم تصمیم‌گیری برایشان راحت‌تر شود.
2. پس‌ازآن از مشتری خواسته می‌شود که یک نمونه فیزیکی یا نقشه CAD از قطعه مورد نظر را ارسال کند تا تیم فنی بتواند بررسی‌های اولیه را انجام دهد.
3. در مرحله بعد باید اطلاعاتی همچون تعداد مورد نیاز و شرایط پروژه، نوع قالب (تک یا چندکویته) و جنس مواد اولیه قالب مشخص شود.
4. پس‌ازآن قیمت ساخت قالب برآورد می‌شود و یک پیش‌فاکتور هم برای مشتری ارسال خواهد شد.
5.  پس از توافق نهایی، طراحی قالب شروع خواهد شد.
6. در نهایت بعد از آنکه قالب با CNC و EDM ساخته شد، تست می‌شود.
7. اگر تست موفقیت‌آمیز بود، سپس فاکتور نهایی صادر و قطعه به مشتری تحویل داده می‌شود.

جمع‌بندی

قالب تزریق پلاستیک یکی از مهم‌ترین اجزای زنجیره تولید در صنایع پلیمری است. از مزایای این قالب‌ها می‌توان به امکان تولید انبوه قطعات پلاستیکی با دقت بالا، سرعت مناسب و کیفیت ثابت اشاره کرد. ناگفته نماند که همه این‌ها مستلزم طراحی و ساخت قالب تزریق پلاستیک بر مبنای دانش مهندسی، تجربه عملی و تجهیزات به‌روز و دقیق است.

در مجموعه تمکو رابر، فرآیند ساخت قالب از مرحله طراحی تا تحویل نهایی با رعایت کامل اصول فنی، کنترل کیفیت و تعامل مستمر با مشتری انجام می‌شود. از سوی دیگر استفاده از تجهیزات CNC، نرم‌افزارهای پیشرفته و تیم متخصص، باعث می‌شود که قالب‌های تولید شده در تمکو رابر از نظر دوام و دقت ابعادی، در سطح استانداردهای جهانی باشند.

پس اگر قصد خرید قالب تزریق پلاستیک دارید، همین حالا با کارشناسان ما تماس بگیرید؛ ما از مشاوره و طراحی تا ساخت و تحویل همراه شما خواهیم بود. برای آشنایی بیشتر با سایر حوزه‌های فعالیت ما هم می‌توانید صفحه خدمات را مطالعه کنید.

سؤالات متداول درباره قالب تزریق پلاستیک

۱. ساخت قالب تزریق پلاستیک چقدر زمان می‌برد؟

زمان ساخت قالب بسته به پیچیدگی قطعه و نوع قالب بین ۱۵ تا ۴۵ روز کاری متغیر است. قالب‌های چندکویته یا دارای سیستم راهگاه گرم معمولاً زمان بیشتری نیاز دارند.

۲. هزینه ساخت قالب تزریق پلاستیک چقدر است؟

قیمت قالب به اندازه، جنس، تیراژ تولید و نوع طراحی بستگی دارد. تمکو رابر پس از بررسی نقشه یا نمونه قطعه، پیش‌فاکتور دقیق و شفاف ارائه می‌کند.

۳. آیا می‌توان با ارائه نمونه قطعه، قالب مشابه تولید کرد؟

بله، کافی است نمونه فیزیکی قطعه برای کارشناسان تمکو ارسال شود تا با اسکن سه‌بعدی و طراحی معکوس، قالب دقیق همان قطعه ساخته شود.

۴. چه متریال‌هایی برای ساخت قالب استفاده می‌شود؟

در تمکو معمولاً از فولادهای P20، H13، S7 و در موارد خاص از آلومینیوم استفاده می‌شود.

۵. چه تفاوتی بین قالب تزریقی و قالب بادی وجود دارد؟

قالب تزریقی برای تولید قطعات سخت و دقیق استفاده می‌شود، درحالی‌که قالب بادی برای ساخت محصولات توخالی مانند بطری‌ها کاربرد دارد.
