کیبورد سیلیکونی چیست؟ (Silicone Keyboard)

کیبورد سیلیکونی یا کیپد سیلیکونی یکی از پرکاربردترین و پرفروش‌ترین انواع صفحه‌کلید در دستگاه‌های الکترونیکی است. این نوع کیبورد از جنس لاستیک سیلیکونی ساخته می‌شود که به دلیل انعطاف‌پذیری بالا، مقاومت حرارتی، دوام مناسب و قابلیت تولید در شکل‌ها و رنگ‌های مختلف، در طیف گسترده‌ای از تجهیزات به کار می‌رود.

کیبوردهای ژله‌ای یا تاشو نیز در همین دسته قرار می‌گیرند و به دلیل نرمی و قابلیت لوله شدن، فضای بسیار کمی اشغال می‌کنند و حمل‌ونقل آسانی دارند. امروزه از این کیپدها در تلفن‌ها، ریموت کنترل‌ها، دستگاه‌های کارت‌خوان، تجهیزات صنعتی، تجهیزات پزشکی و سیستم‌های امنیتی مانند دزدگیرها استفاده می‌شوند.

ساختار کیبورد سیلیکونی

کیپدهای سیلیکونی از چندین بخش اصلی تشکیل شده‌اند که هرکدام نقش مهمی در عملکرد نهایی کلید دارند:

لایه سیلیکونی اصلی: بخش غیررسانا و انعطاف‌پذیر که فرم دکمه‌ها را ایجاد می‌کند.

• مخروط نیرو (Force Cone): ساختار انعطاف‌پذیری که هنگام فشردن کلید خم شده و باعث برگشت‌پذیری کلید می‌شود.
• قرص کربن رسانا (Carbon Pill): دیسکی از جنس سیلیکون آغشته به کربن یا فلز است که هنگام فشرده شدن با برد مدار چاپی (PCB/FPC) تماس برقرار می‌کند.
• کانال‌های تخلیه هوا: مسیرهایی برای خروج هوا از زیر هر کلید تا هنگام فشردن، کلید به‌درستی حرکت کند و سریع به حالت اولیه بازگردد.

• غشا (Membrane): لایه‌ای نازک که نقش رابط مکانیکی بین کلید و مدار را اجرا می‌کند.
• برد مدار چاپی (PCB): سطحی که مسیرهای الکتریکی روی آن حک شده و سیگنال الکتریکی پس از فشردن کلید از این بخش عبور می‌کند.
• پوشش و گرافیک چاپی: چاپ تامپو، چاپ لیزری یا پوشش‌های مقاوم مانند Duracoat و Encap که علائم کلیدها را مشخص و از سطح محافظت می‌کند.



مزایا و کاربردها

کیبوردهای سیلیکونی به دلیل ویژگی‌ها منحصربه‌فردی که دارند، در صنایع مختلفی مورد استفاده قرار می‌گیرند. از جمله این ویژگی‌ها می‌توان به موارد زیر اشاره کرد:

• ضدآب و ضد گردوغبار بودن(IP66 و IP67).
• مقاومت بالا در برابر رطوبت، چربی، مواد شیمیایی و مایعات گرم مثل چای یا قهوه.
• قابلیت شستشو بدون آسیب به مدار.
• مقاومت عالی در برابر ضربه، فشار و خستگی ناشی از تکرار دفعات کلیک (بیش از یک میلیون ضربه).
• صدای کم هنگام فشردن کلیدها به دلیل ساختار الاستیک.
• مناسب برای محیط‌های صنعتی، بیمارستانی، آزمایشگاهی و تجهیزات امنیتی.
• قابلیت تولید در رنگ‌های مختلف.
• امکان ساخت مدل‌های دارای نور پس‌زمینه (Backlight).
• قابل استفاده در دستگاه‌هایی که در محیط‌هایی با خطر انفجار قرار دارند.
• مناسب برای تجهیزات قابل‌حمل یا کوچک به دلیل نرمی و انعطاف بالا.

تفاوت کیبورد سیلیکونی با کیپدهای پلاستیکی و مکانیکی

۱. تفاوت با کیپدهای پلاستیکی

• پلاستیک در برابر رطوبت و گردوغبار آسیب‌پذیر است.
• کلیدهای پلاستیکی نیاز به قطعات متعددی دارند؛ کیپد سیلیکونی یکپارچه است.
• پلاستیک ترک می‌خورد یا تغییر شکل می‌دهد؛ سیلیکون انعطاف‌پذیر است.
• پلاستیک صدای بیشتری دارد؛ سیلیکون نرم و کم‌صداست.

۲. تفاوت با کیبوردهای مکانیکی

• کیبورد مکانیکی صدای زیاد و استهلاک بیشتری دارد؛ سیلیکونی بی‌صدا و نرم است.
• کیبورد مکانیکی قطعات فلزی متعدد دارد؛ سیلیکونی یکپارچه است و پیچیدگی کمتر دارد.
• کیبوردهای مکانیکی برای محیط‌های صنعتی یا مرطوب مناسب نیستند؛ سیلیکونی بهترین گزینه است.
• کیپدهای مکانیکی در برابر ضربه، مواد شیمیایی یا نفوذ آب مقاوم نیستند، اما سیلیکون مقاوم است

۲. انواع کیبورد سیلیکونی را بشناسید

کیبوردهای سیلیکونی در انواع بسیار متنوعی تولید می‌شوند. این تنوع باعث شده بسیاری از مشتریان فقط یک یا دو نوع را بشناسند، در حالی که کیپدهای سیلیکونی را می‌توان برای کاربردهای کاملاً متفاوت و با طراحی‌های اختصاصی هم تولید کرد. سیلیکون به دلیل خواص ویژه خود به تولیدکنندگان این امکان را می‌دهد که پاسخ‌گوی نیازهای صنایع گوناگون باشند؛ از تجهیزات پزشکی و آزمایشگاهی گرفته تا دزدگیرهای اماکن، سیستم‌های صنعتی، تجهیزات قابل‌حمل و حتی کامپیوترهای خاص.

در ادامه، انواع اصلی کیبوردهای سیلیکونی را بر اساس کاربرد و تکنولوژی ساخت معرفی خواهیم کرد.

کیبورد سیلیکونی صنعتی

کیبوردهای صنعتی برای محیط‌های سخت طراحی می‌شوند؛ بنابراین در برابر آب، گردوغبار، خاک، روغن، ارتعاش، شوک، ضربه و مواد شیمیایی مقاوم هستند. از این کیبوردها معمولاً در موارد زیر استفاده می‌شود:

• دستگاه‌های HMI (رابط انسان–ماشین)
• کیوسک‌ها و پایانه‌های صنعتی
• ماشین‌آلات کارخانه‌ای
• تجهیزات نفت، گاز و پتروشیمی
• چرخ‌دستی‌های پزشکی
• تجهیزات قابل‌حمل

ویژگی‌ها کلیدی کیبوردهای صنعتی سیلیکونی:

• مقاومت بالا در برابر رطوبت و شستشو
• قابلیت تمیزکاری با مواد شیمیایی
• پوشش‌ مقاوم برای افزایش عمر کلیدها
• امکان ساخت با محفظه فلزی، فولاد ضدزنگ یا پلی‌استایرن مقاوم
• قابلیت اتصال به پنل با فریم محافظ
• امکان ساخت در اندازه‌های بزرگ یا کوچک

کیپد سیلیکونی دستگاه‌های پزشکی

سیلیکون به دلیل مقاومت بالا در برابر مواد شیمیایی، قابلیت استریل شدن و عدم جذب آلودگی، یکی از بهترین گزینه‌ها برای تجهیزات پزشکی هستند. از این رو در موارد زیر مورد استفاده قرار می‌گیرند:

• دستگاه سونوگرافی
• مانیتور علائم حیاتی
• پمپ‌های تزریق
• تجهیزات اتاق عمل
• دستگاه‌های آزمایشگاهی
• کیپدهای بیمارستانی با قابلیت شستشوی مداوم

ویژگی‌ها مهم کیپدهای سیلیکونی دستگاه‌های پزشکی:

• طراحی تخت (Flat) برای ضدعفونی آسان
• مقاومت بالا در برابر مواد ضدعفونی قوی
• عدم نفوذ مایعات و خون
• امکان ایجاد نور پس‌زمینه برای کار در محیط کم‌نور
• چاپ بادوام و مقاوم در برابر سایش

نکته: کیپدهای پزشکی معمولاً با استانداردهای IP67 یا IP68 ساخته می‌شوند.

کیپد دزدگیر و سیستم‌های حفاظتی

یکی از پرمصرف‌ترین انواع کیپد، کیپدهای دزدگیر اماکن هستند. این کیپدها معمولاً از جنس سیلیکون تولید می‌شوند و قابلیت ساخت در ابعاد و شکل‌های مختلف را دارند.

از این کیبوردها معمولاً در موارد زیر استفاده می‌شود:

• دزدگیر اماکن خانگی
• سیستم‌های امنیتی تجاری
• کیپد کنترل پنل‌های امنیتی
• کیبورد کنترل آژیر و سنسورها

ویژگی‌ها مهم کیپد دزدگیر و سیستم‌های حفاظتی:

• مقاومت در برابر رطوبت و گردوغبار
• برگشت‌پذیری مناسب
• استفاده از کربن پیل رسانا در زیر کلید برای انتقال فرمان
• امکان چاپ اعداد Night Glow، UV یا رنگ‌های چندگانه
• امکان طراحی برای برندهای مختلف:
  • فایروال
  • GMK
  • آنیک
  • سایلکس

کیبوردهای روباتی و دستگاه‌های خاص

در ربات‌ها و تجهیزات خاص صنعتی، کیپد باید ویژگی‌ها زیر را داشته باشد:

• مقاومت بالا در برابر نویز
• قابلیت کار در دماهای بالا یا بسیار پایین
• سطح بادوام و ضد سایش
• امکان ساخت قطعه سیلیکونی به شکل کلیدهای بسیار کوچک یا فرم‌های غیرمتعارف
• قابلیت تحمل ضربات و لرزش‌های شدید

کیپدهای دارای نور پس‌زمینه (Backlight Silicone Keypad)

سری Backlight برای محیط‌های کم‌نور یا دستگاه‌هایی که نیاز است دکمه‌ها دقیق مشخص باشند، استفاده می‌شود.

ویژگی‌ها مهم کیپدهای دارای نور پس‌زمینه:

• عبور نور از سیلیکون شفاف یا نیم‌شفاف
• استفاده از LED های کم‌مصرف
• وضوح بالا در تاریکی و نور زیاد
• سازگار با چاپ لیزری
• مناسب برای:
  • تجهیزات پزشکی
  • صنایع نظامی
  • دزدگیرها
  • کنترل‌های صنعتی
  • کیپدهای قابل‌حمل

کیپدهای چاپی (Printed Keypad) و حکاکی لیزری

این کیپدها به‌طور کلی به دو دسته تقسیم می‌شوند:

۱. چاپ تامپو (Pad Printing)

• مورد استفاده در اکثر کیبوردهای موجود در بازار
• مناسب برای چاپ اعداد، حروف، نمادها
• ارزان‌
• دوام کمتر نسبت به لیزر یا Encap
• مناسب برای کیپدهای رومیزی یا کم‌مصرف

۲. چاپ لیزری (Laser Etching)

در این روش کل سطح کلید رنگ می‌شود، سپس لیزر بخشی از آن را برمی‌دارد تا علامت‌ها دیده شوند.

مزایا:

• دوام بسیار بالا
• مناسب برای Backlight
• ماندگاری علائم در طول زمان

انواع پوشش‌های محافظ (Encap – Duracoat – Plas)

• Encap: استفاده از پلیمر مایع مقاوم
• Duracoat: لایه پلیمری مقاوم در برابر سایش
• Plas: ترکیب پلاستیک و سیلیکون برای استحکام بیشتر

این پوشش‌ها دوام چاپ و عمر کیپد را به‌طور قابل‌توجهی افزایش می‌دهند.

۳. فرآیند تولید کیبورد سیلیکونی

تولید کیبورد سیلیکونی فرآیندی چندمرحله‌ای است که از طراحی اولیه تا قالب‌سازی، قالب‌گیری، چاپ، پوشش‌دهی و کنترل کیفیت را شامل می‌شود. نکته مهم این است که همه مراحل باید با نهایت دقت انجام شوند تا مشکلی در عملکرد کلید، برگشت‌پذیری، انتقال جریان و دوام ظاهری صفحه‌کلید در بلندمدت ایجاد نشود.

۳–۱. طراحی اولیه کیپد و شبیه‌سازی 3D

در اولین مرحله، طراحی دقیق کیپد انجام می‌شود که مراحل زیر را در برمی‌گیرد:

• تعیین محل قرارگیری کلیدها
• ارتفاع و زاویه هر کلید
• طراحی مسیرهای تخلیه هوا
• تعیین محل دقیق قرص‌های رسانا یا گنبدهای فلزی
• طراحی ضخامت‌ها و میزان انعطاف مخروط نیرو (Force Cone)

در واقع مدل‌سازی سه‌بعدی به این دلیل انجام می‌شود که موارد زیر قبل از ساخت قالب بررسی شوند:

• برگشت کلید
• نیروی عملکرد
• فاصله جابجایی (Stroke/Travel)
• میزان انعطاف‌پذیری
• عملکرد دقیق نقطه تماس با مدار

دلیل هم این است که طراحی اشتباه باعث مشکلاتی همچون موارد زیر می‌شود:

• برگشت سخت یا کند کلید
• بیش از حد نرم یا بیش از حد سفت شدن کلید
• عدم انتقال درست سیگنال الکتریکی

۳–۲. انتخاب متریال سیلیکون خام

با توجه به اینکه انواع سیلیکون‌ها سختی، رنگ، شفافیت و ویژگی‌ها متفاوتی دارند، برای هر کیپد باید سیلیکونی انتخاب شود که:

• سختی مناسب داشته باشد (معمولاً Shore 40 تا Shore 60).
• دوام بالا در برابر فشار و خمش مداوم داشته باشد.
• شفافیت یا نیمه شفافیت موردنیاز Backlight را داشته باشد.
• رنگ ثابت و مقاومی در برابر UV داشته باشد.
• در برابر حرارت و مواد شیمیایی پایدار باشد.

پس از آن سیلیکون مخلوط می‌شود تا به رنگ، ویژگی‌ها مکانیکی و انعطاف مورد نظر برسد و آماده قالب‌گیری شود.

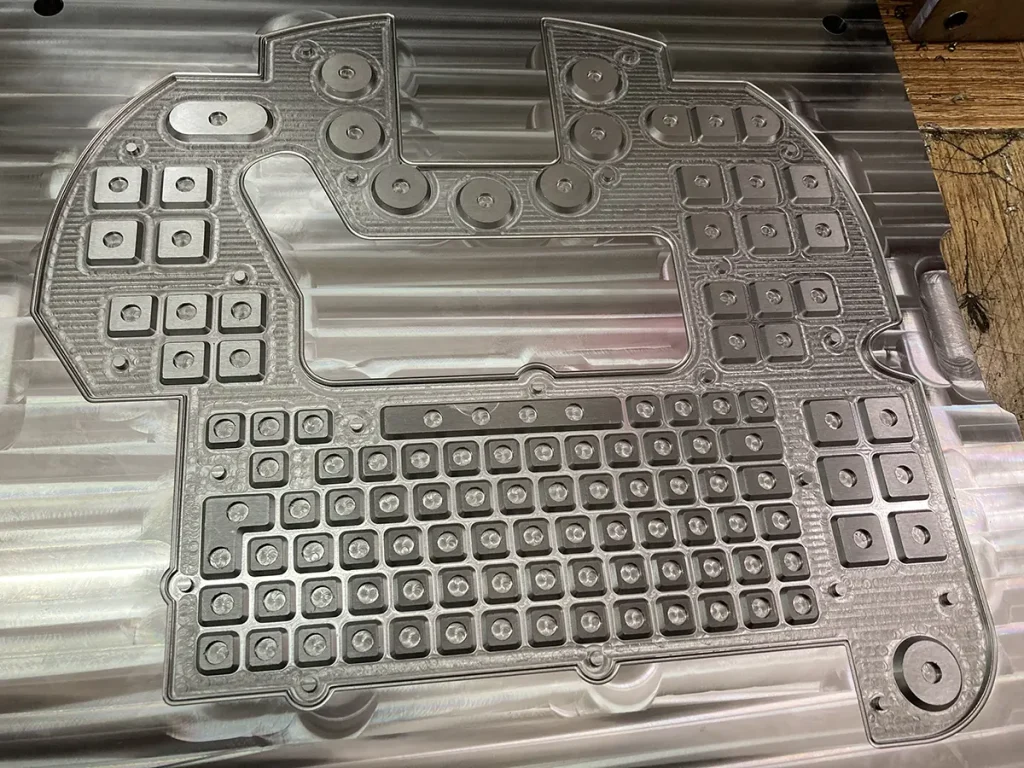

۳–۳. تولید قالب کیپد سیلیکونی

تولید قالب کیپد مهم‌ترین بخش فرآیند است، زیرا دقت و کیفیت قالب تعیین می‌کند که کلید بعد از قالب‌گیری، چه میزان حرکت کند، چقدر عمر کند و کیفیت آن چقدر است.

مراحل ساخت قالب هم عبارت‌اند از:

1. ساخت قالب مادر فلزی با دقت بالا
2. انتخاب تعداد کویت‌ها بر اساس تیراژ تولید
3. ماشین‌کاری ظریف برای قسمت‌های حساس مثل محل دکمه‌ها
4. طراحی مسیرهای تخلیه هوا زیر کلیدها
5. ساخت قیچی مناسب برای جداسازی قطعه پس از پخت

نکته: اگر مسیر هوا (Air Channels) درست طراحی نشود، کلید به‌سختی فشرده می‌شود و برگشت‌پذیری ضعیفی خواهد داشت.

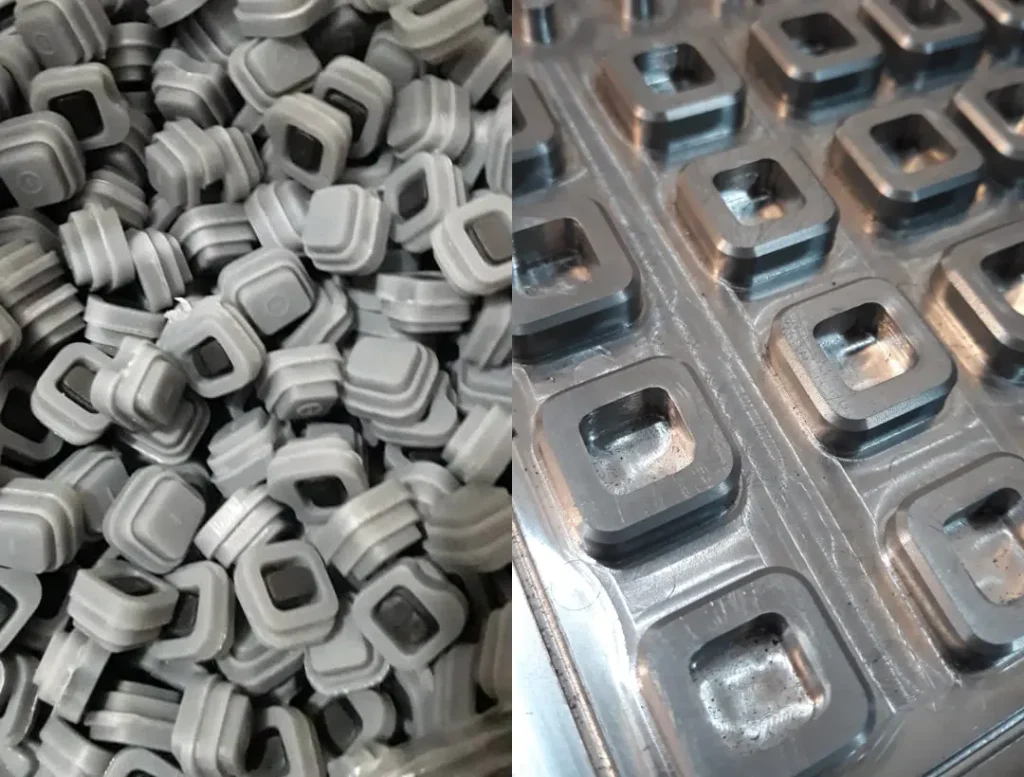

۳–۴. تولید کیبورد سیلیکونی

پس از آماده شدن قالب، تولید قطعه سیلیکونی آغاز می‌شود. برای تولید قطعه دو روش وجود دارد که در ادامه به ویژگی‌ها آن‌ها اشاره خواهیم کرد:

روش فشرده‌سازی سیلیکون (Compression / Injection Molding)

• معمول‌ترین روش برای تولید کیپد.
• هزینه کمتر نسبت به تزریق.
• مناسب برای تیراژ بالا.
• سیلیکون برش خورده داخل قالب قرار می‌گیرد.
• قالب با فشار ۱۵۰ تا ۲۵۰ تن بسته می‌شود.
• در دمای مناسب، عملیات ولکانیزاسیون (Vulcanization) انجام می‌شود.

روش تزریق (Injection Molding)

• مناسب برای قطعات پیچیده‌تر.
• تزریق سیلیکون مایع.
• قالب تحت فشار کامل بسته نگه داشته می‌شود.
• دقت ابعادی بالاتر.

ویژگی‌ها مشترک هر دو روش:

• پر شدن کامل حفره‌های قالب.
• خشک شدن یکنواخت.
• ایجاد سطح صاف و محکم.

۳–۵. طراحی و ساخت مخروط نیرو (tactile feedback)

Dome یا همان مخروط نیرو مهم‌ترین بخش در ایجاد حرکت و ایجاد حس ضربه است؛ بنابراین:

• باید نازک، قابل‌انعطاف و مقاوم باشد.
• نباید با فشار زیاد پاره شود.
• حس «کلیک» را به کاربر منتقل کند.
• برگشت‌پذیری سریعی داشته باشد.

در کیپدهای رسانا:

• مخروط نیرو باید نرم‌تر باشد (نیروی ۶۰ تا ۲۰۰ گرم).

در کیپدهای نارسانا:

• برگشت توسط سوئیچ گنبدی فلزی (Metal Dome) انجام می‌شود.
• نیروی عملکرد بالاتر (۲۴۰ تا ۲۰۰۰ گرم) است.
• حس ضربه کاملاً متفاوت و محکم‌تر است.

به‌طور کلی طراحی Dome باید به‌گونه‌ای باشد که:

• عمر چرخه کلید زیاد باشد.
• حس لمس یکنواخت در تمام کلیدها حفظ شود.
• سطح تماس قرص رسانا یا گنبد فلزی دقیق باشد.

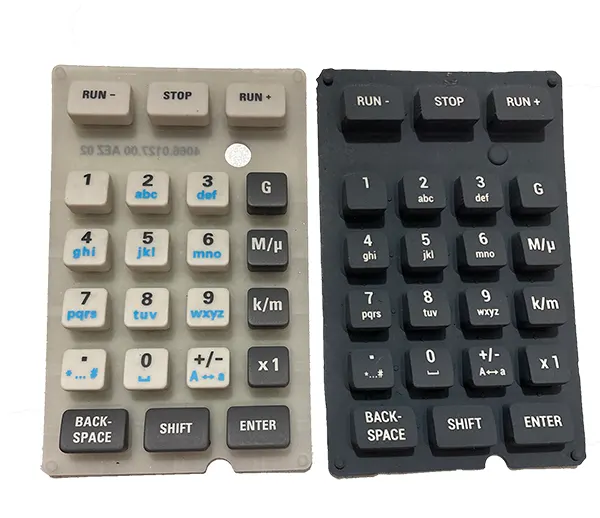

۳–۶. چاپ و حکاکی علائم روی کلیدها

پس از قالب‌گیری، نوبت چاپ یا حکاکی کلیدهاست که به دو روش انجام می‌شود:

۱. چاپ تامپو (Pad Printing)

• رایج‌ترین روش.
• مناسب برای اعداد، حروف و نمادها.
• سرعت بالا، قیمت کمتر.
• دوام متوسط در برابر سایش.
• نیاز به شابلون و کلیشه.
• مناسب کیپدهای کم‌مصرف یا رومیزی.

۲. لیزر (Laser Etching)

• کل قطعه رنگ می‌شود.
• لیزر بخش‌های لازم را می‌تراشد.
• مناسب برای Backlight.
• وضوح بسیار بالا.
• عدم نیاز به سرپوش محافظ.

۳–۷. پوشش‌دهی نهایی (Coating) برای افزایش عمر کیپد

پوشش‌دهی نهایی آخرین مرحله قبل از کنترل کیفیت است. این کار به‌صورت کلی به دو روش انجام می‌شود:

 پوشش پاریلن (SCS Coating)

• مقاومت بسیار بالا.
• عدم واکنش با اکثر مواد.
• مقاومت حرارتی طولانی‌مدت.
• قابلیت دی‌الکتریک بسیار بالا
• نفوذ رطوبت تقریباً صفر.
• مناسب برای استفاده در تجهیزات حساس.

 Coating CVD

• ایجاد لایه بسیار نازک.
• بدون نیاز به حلال.
• مناسب سطوح پیچیده.
• مقاومت بالا در برابر مواد شیمیایی.

از مزایای پوشش‌ها هم می‌توان به موارد زیر اشاره کرد:

• کلیدها دیرتر ساییده می‌شوند.
• رنگ و چاپ در اثر تماس با دست پاک نمی‌شود.
• مقاومت کیپد در برابر شرایط محیطی چند برابر می‌شود.

۳–۸. کنترل کیفیت (QC) و تست محصول

در مرحله پایانی، تمام کیپدها باید تست‌های زیر را پشت سر بگذارند:

• تست نیروی عملکرد کلید
• اندازه‌گیری کورس حرکت (Travel)
• تست مقاومت رسانایی قرص کربن (معمولاً ۳۰ تا ۲۰۰ اهم)
• تست دوام ضربه (تا بیش از یک میلیون کلیک)
• بررسی دقت ابعادی طبق جدول تحمل‌ها
• تست چسبندگی چاپ و پوشش
• تست نفوذ آب و گردوغبار
• بررسی کیفیت سطح و ظاهر

کیپدهایی که از این مراحل عبور کنند، وارد فرآیند بسته‌بندی و مونتاژ نهایی می‌شوند.

۴. نقطه اتصال کیبورد سیلیکونی با مدار الکترونیکی

اتصال صحیح کیبورد سیلیکونی به مدار الکترونیکی (PCB/FPC/Membrane) مستلزم دقت زیادی است. اگر انتقال فرمان به‌درستی انجام نشود، کلید دچار خطا، پرش، عمل نکردن یا عملکرد متناوب خواهد شد. در کیپدهای سیلیکونی از روش‌های مختلفی برای انجام این کار استفاده می‌شود که مهم‌ترین آن‌ها قرص‌های رسانا، پدهای رسانا و اتصال مستقیم به برد الکترونیکی است.

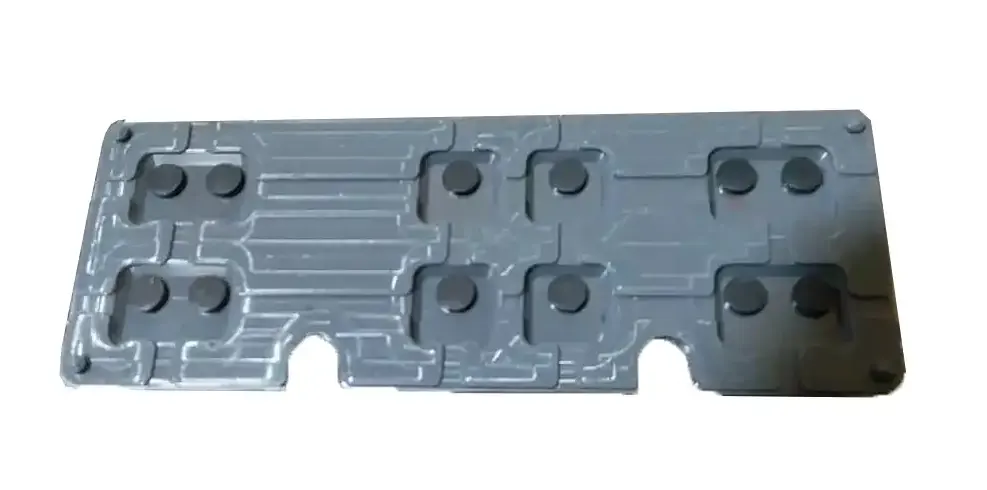

روش کربنی (Carbon Pills)

قرص‌های کربن رسانا مهم‌ترین و رایج‌ترین روش اتصال کیبورد سیلیکونی به مدار الکترونیکی هستند. از ویژگی‌ها این روش می‌توان به موارد زیر اشاره کرد:

• ساخته‌شده از سیلیکون آغشته به کربن
• مقاومت معمولی بین ۳۰ تا ۲۰۰ اهم
• عمر مفید تا ۱۰ میلیون کلیک
• ابعاد معمول: قطر ۱٫۵ تا ۱۰ میلی‌متر، ضخامت ۰٫۴ تا ۰٫۶ میلی‌متر

این قرص‌ها هنگام فشرده شدن کلید، با خطوط رسانای موجود روی PCB تماس برقرار می‌کنند و فرمان الکتریکی منتقل می‌شود.

این قرص‌ها در مرحله قالب‌گیری، در محل مخصوص خود در زیر کلید جاسازی می‌شوند. توجه کنید که این قرص‌ها باید کاملاً موازی با سطح برد باشند؛ در غیر این صورت کلید عمل نمی‌کند یا فرمان اشتباه ارسال می‌شود.

مزایا:

• قیمت پایین‌تر نسبت به سوئیچ‌های فلزی
• انعطاف بالا
• مناسب برای اکثر طراحی‌ها
• اتصال مطمئن با PCB

معایب:

• حفره‌های سوئیچ در کیپدهای رسانا قابل آب‌بندی کامل نیستند

پدهای رسانا (Conductive Pads)

پدهای رسانا مشابه قرص‌های کربن هستند. از این پدها برای چاپ رسانا روی سطح سیلیکون یا صفحه‌های فلزی بسیار نازک استفاده می‌شود.

انواع پدهای رسانا:

1. چاپ کربنی (Carbon Coating)
   • روی سیلیکون چاپ می‌شود
   • هزینه کمتر
   • دوام کمتر نسبت به قرص
2. پدهای فلزی یا طلاکاری شده
   • مقاومت کمتر
   • مناسب برای تجهیزات دقیق و حساس
   • هزینه بالاتر

مزیت اصلی پدهای رسانا:

• اتصال یکنواخت
• مناسب برای کیپدهای تخت یا خاص
• ضخامت کمتر نسبت به قرص‌های کربنی

اتصال FPC، PCB و Membrane

کیبوردهای سیلیکونی ممکن است به سه نوع مدار متصل شوند:

۱. اتصال به PCB (Printed Circuit Board)

این رایج‌ترین روش است و مزایایی همچون ارتباط مستقیم و دقیق، عمر طولانی و تحمل جریان‌های کم و متوسط دارد و به همین دلیل برای دزدگیرها، ریموت‌ها، دستگاه‌های پزشکی و کنترل‌ها مناسب است.

PCB معمولاً دارای مسیرهای رسانا از جنس طلا، نیکل، قلع یا کربن است.

۲. اتصال به FPC (Flexible Printed Circuit)

این روش در دستگاه‌های کوچک، تلفن‌ها، کنترل‌ها و تجهیزات قابل‌حمل استفاده می‌شود و مزایایی همچون انعطاف‌پذیری بالا و اشغال فضای بسیار کم دارد و به همین دلیل برای کیس‌های فشرده و باریک مناسب است.

۳. اتصال به Membrane Switch

در برخی تجهیزات از لایه‌های غشایی (Membrane) برای تشکیل سوئیچ استفاده می‌شود. این روش مزایایی همچون هزینه کمتر و قابلیت چاپ پذیری بالا دارد و به همین دلیل برای کیپدهای بسیار نازک مناسب است.

چسب RTV و روش‌های مونتاژ استاندارد

برای ثابت نگه‌داشتن کیپد روی برد یا محل نصب از چسب‌های سیلیکونی استفاده می‌شود.

چسب RTV Silicone

• مقاوم در برابر حرارت
• چسبندگی بالا روی سیلیکون، فلز و پلاستیک
• بدون خورندگی
• انعطاف‌پذیر پس از خشک شدن
• مناسب برای آب‌بندی (Sealing)

روش‌های رایج مونتاژ:

• چسب RTV
• فریم مکانیکی
• گیره‌های پلاستیکی
• نوار چسب دوطرفه صنعتی
• کاورهای پلاستیکی یا فلزی
• پیچ و بست‌های مخصوص پنل

نکته: انتخاب روش به طراحی دستگاه و میزان مقاومت مورد نیاز بستگی دارد.

جلوگیری از تداخل و نویز در کیپدها

در برخی دستگاه‌ها، به‌ویژه دزدگیر، تجهیزات پزشکی و دستگاه‌های صنعتی، تداخل الکترومغناطیسی می‌تواند عملکرد کلید را مختل کند. راهکارهای جلوگیری از این مشکل عبارت‌اند از:

1. انتخاب صحیح Carbon Pill با مقاومت مشخص
2. طراحی دقیق فاصله بین خطوط رسانا روی PCB
3. استفاده از شیلدینگ (Shielding)
4. استفاده از چسب RTV برای جلوگیری از حرکت اضافی کیپد
5. استفاده از Dome فلزی در کیپدهای نارسانا
6. آب‌بندی صحیح حفره سوئیچ

۵. مزایای استفاده از کیبورد سیلیکونی در صنایع مختلف

کیبوردهای سیلیکونی به دلیل انعطاف‌پذیری بالا، مقاومت در برابر رطوبت، گردوغبار، مواد شیمیایی و ضربه، در صنایع مختلفی مورد استفاده قرار می‌گیرند. تمامی کیبوردهای سیلیکونی استانداردهای IP66 و IP67 را پوشش می‌دهند و به‌راحتی شستشو و ضدعفونی می‌شوند. به همین دلیل، این نوع صفحه‌کلیدها در صنایع مختلف جایگزین نمونه‌های پلاستیکی، مکانیکی یا لمسی شده‌اند.

پزشکی

در محیط‌های درمانی، به دلیل وجود رطوبت، مواد ضدعفونی‌کننده و آلودگی‌های محیطی، صفحه‌کلیدهای معمولی دوام بسیار کمی دارند. در عوض کیبورد سیلیکونی:

• کاملاً قابل شستشو و ضدعفونی است.
• در برابر مواد شیمیایی و الکل مقاوم است.
• گردوغبار، خون، مواد آزمایشگاهی و رطوبت وارد آن نمی‌شود.

نظامی

سیلیکون در صنایع دفاعی و نظامی عملکرد بسیار پایداری دارد. دلیل هم این است که سیلیکون:

• مقاومت بالایی در برابر حرارت و سرما دارد.

• در مقابل نفوذ آب و گردوغبار مقاوم است.
• تحمل لرزش و شوک دارد.
• طول عمر بالایی دارد.
• در کیبوردهای ضدخرابکاری (Vandal Proof)هم قابل استفاده است.

الکترونیک

در صنایع الکترونیک، کیپد سیلیکونی جایگزین بسیار خوبی برای سوئیچ‌ها و صفحه‌کلیدهای پلاستیکی به‌حساب می‌آید. از کاربردهای این کیپدها می‌توان به موارد زیر اشاره کرد:

• دستگاه‌های کنترل صنعتی
• HMI ها
• دستگاه‌های خودپرداز کوچک
• ریموت کنترل‌ها
• ماشین حساب‌ها
• پوزها و دستگاه‌های فروشگاهی

خودروسازی

در خودروها، از کیپدهای سیلیکونی برای بخش‌های مختلفی همچون موارد زیر استفاده می‌شود:

• دکمه‌های داشبورد
• کنترل پنل تهویه
• سیستم صوتی
• کلیدهای روی فرمان

لوازم خانگی

کیپدهای سیلیکونی در بسیاری از دستگاه‌های خانگی وجود دارند، مثل:

• کنترل کولر
• کنترل تلویزیون
• ماشین لباسشویی
• ماکروویو
• دستگاه‌های پخت و پز

دستگاه‌های هوشمند

در بسیاری از دستگاه‌های هوشمند قابل‌حمل، کیبورد سیلیکونی نقش مهمی دارد:

• دستگاه‌های اندازه‌گیری
• تجهیزات IoT
• گجت‌های صنعتی
• دستگاه‌های امنیتی و کنترل دسترسی

۶. راهنمای سفارش و ساخت کیبورد سیلیکونی اختصاصی

برای سفارش ساخت کیبورد سیلیکونی باید چند مرحله مهم را در نظر داشته باشید: طراحی، ساخت قالب، انتخاب سیلیکون، تولید نمونه اولیه و سپس تولید انبوه.

علاوه بر این باید به نکات زیر هم توجه داشته باشید:

۱. حداقل تیراژ تولید (MOQ)

حداقل تیراژ اقتصادی ۱۰۰۰ عدد است. تولید در تیراژ کمتر به دلیل هزینه بالای قالب‌سازی صرفه اقتصادی ندارد. علاوه بر این افزایش تیراژ باعث کاهش قیمت تمام‌شده هر قطعه می‌شود.

۲. هزینه طراحی و ساخت قالب

قالب کیپد سیلیکونی از فلز با مقاومت بالا ساخته می‌شود و فرآیند تولید آن شامل ماشین‌کاری دقیق، حک ریز جزئیات کلیدها، ایجاد راهگاه‌های خروج هوا و طراحی کویت‌های متعدد برای تولید هم‌زمان است. هزینه ساخت قالب به ابعاد کیپد، تعداد کلیدها، پیچیدگی طراحی، نوع چاپ، نیاز به نور پس‌زمینه و تعداد قطعات تولیدی در هر شات بستگی دارد.

۳. زمان ساخت

زمان ساخت کیپد سیلیکونی به مراحل آن بستگی دارد؛ طراحی اولیه معمولاً چند روز طول می‌کشد، ساخت قالب فلزی بسته به پیچیدگی بین ۱۵ تا ۳۰ روز زمان می‌برد و در ادامه تولید نمونه اولیه و سپس تولید انبوه انجام می‌شود. کیپدهایی با چاپ چندرنگ، نور پس‌زمینه یا پوشش‌های خاص معمولاً به زمان بیشتری برای تولید نیاز دارند.

۴. نمونه‌سازی اولیه

پس از ساخت قالب مادر، نمونه اولیه کیپد تولید می‌شود تا عملکرد کلیدها، برگشت‌پذیری، کیفیت چاپ، سختی سیلیکون و کیفیت کلی محصول بررسی شود. در صورت وجود هرگونه ایراد، اصلاحات لازم روی قالب انجام می‌گیرد تا از بروز خطا در مرحله تولید انبوه جلوگیری شود.

۵. تفاوت قیمت کیپد ساده و پیچیده

قیمت کیپد سیلیکونی به عواملی مانند تعداد رنگ، نوع چاپ، نوع کربن، پیچیدگی طراحی و تعداد کلیدها بستگی دارد. کیپدهای تک‌رنگ با چاپ ساده و کربن معمولی اقتصادی‌تر هستند، در حالی که استفاده از چاپ لیزری، رنگ‌های ترکیبی، کربن رسانای خاص و طراحی‌های پیچیده، هزینه نهایی را افزایش می‌دهد.

۶. افزودن نور LED و Backlight

در کیپدهای مجهز به Backlight معمولاً از سیلیکون نیم‌شفاف یا شفاف استفاده می‌شود تا نور LED از زیر کلیدها عبور کند. در این نوع کیپدها، چاپ حذف شده و علائم کلیدها با لیزر ایجاد می‌شوند که باعث وضوح بیشتر و عملکرد بهتر در محیط‌های کم‌نور می‌شود. البته اضافه شدن نور پس‌زمینه باعث افزایش هزینه قالب‌سازی، تولید و مونتاژ خواهد شد.

۷. کیپد صنعتی

کیپد صنعتی برای کار در شرایط سخت طراحی می‌شود و در برابر آب، گردوغبار، روغن، رطوبت و مواد شیمیایی مقاومت بالایی دارد. این نوع کیپدها معمولاً دارای استانداردهای حفاظتی IP66 یا IP67 هستند و در تجهیزات صنعتی، پزشکی، کنسول‌ها و محیط‌های روباز از آن‌ها استفاده می‌شود. در ساخت آن‌ها از سیلیکون سخت‌تر، روکش‌های محافظ، حکاکی لیزری و در بسیاری موارد نور پس‌زمینه LED استفاده می‌شود.

۸. کیپد معمولی

کیپدهای معمولی بیشتر برای دستگاه‌های مصرفی مانند ریموت کنترل، تلویزیون، ماشین‌حساب و لوازم خانگی استفاده می‌شوند. این کیپدها مقاومت کمتری در برابر شرایط محیطی دارند، طول عمر آن‌ها نسبت به کیپدهای صنعتی کمتر است و معمولاً با سیلیکون نرم‌تر ساخته می‌شوند.

7. چرا کسب‌وکارها به کیپد سیلیکونی سفارشی نیاز دارند؟

• سیلیکون امکان قالب‌گیری در فرم‌ها، رنگ‌ها، ضخامت‌ها و سختی‌های مختلف را دارد.
• طراحی اختصاصی باعث می‌شود دستگاه بهترین عملکرد ممکن را داشته باشد.
• در بسیاری از دستگاه‌ها، یک کیپد عمومی با طراحی برد سازگار نیست؛ مثل:
  • دزدگیر اماکن
  • تجهیزات پزشکی
  • ماشین‌آلات صنعتی
  • تجهیزات آزمایشگاهی
  • دستگاه‌های خودپرداز
  • کنترلرهای خاص
  • تجهیزات نظامی
• نیاز به هماهنگی کامل با استانداردهای PCB / FPC از نظر:
  • محل کلیدها
  • ارتفاع و زاویه
  • نیروی لازم برای کلیک
  • نوع کربن پیل
  • نوع Dome یا مخروط نیرو
  • ضخامت لایه‌ها
• امکان تأمین مقاومت بالا در برابر:
  • آب و رطوبت
  • چربی
  • گردوغبار
  • مواد شیمیایی
  • شوک
• امکان طراحی طبق استانداردهای IP66، IP67، IP68.
• قابلیت افزودن امکانات ویژه مثل:
  • چاپ تامپو، سیلک یا لیزری
  • نور پس‌زمینه LED
  • پوشش‌های Duracoat، Encap، SCS برای افزایش عمر

۸. مشکلات رایج کیپدهای بی‌کیفیت و روش رفع آن‌ها

• پاک شدن چاپ کلیدها به دلیل استفاده از جوهر ضعیف یا عدم استفاده از پوشش محافظ.
• سفت بودن یا گیر کردن کلیدها به خاطر طراحی اشتباه مخروط نیرو یا نبود کانال تخلیه هوا.
• تأخیر در کلیک یا عدم ثبت فرمان به دلیل استفاده از کربن پیل نامرغوب یا مقاومت بالا.
• نفوذ رطوبت و گردوغبار به خاطر عدم آب‌بندی صحیح و عدم توجه به استاندارد IP.
• پاره شدن یا ترک خوردن سیلیکون به دلیل انتخاب سختی نامناسب سیلیکون.
• تغییر رنگ یا پوسیدگی به دلیل کیفیت پایین مواد اولیه یا قرار گرفتن در معرض UV.
• برگشت‌پذیری ضعیف کلیدها به خاطر طراحی نامناسب دیواره‌ها و ضخامت نادرست.

روش‌های رفع مشکل:

• استفاده از چاپ تامپو با جوهر سیلیکونی به همراه روکش‌های Duracoat، Encap یا SCS.
• طراحی درست کانال هوا و اصلاح مدل Dome برای روان شدن عملکرد کلید.
• استفاده از کربن پیل با مقاومت استاندارد (۳۰ تا ۱۰۰ اهم) و کیفیت بالا.
• آب‌بندی کامل طبق استاندارد IP66 یا IP67.
• انتخاب سیلیکون با سختی مناسب بر اساس نوع کاربری.
• افزودن لایه‌های ضد UV برای جلوگیری از تغییر رنگ.
• انجام تست‌های چرخه عمر (Life Test) و تست فشار برای اصلاح طراحی.

۹. بهترین روش برای ضدآب کردن کیپد سیلیکونی

• طراحی کیپد با ساختار کاملاً آب‌بندی‌شده.
• استفاده از سیلیکون یکپارچه که به‌صورت طبیعی غیرقابل نفوذ است.
• ایجاد لایه محافظ روکش پاریلن (Parylene Coating) برای جلوگیری از نفوذ بخار و رطوبت.
• استفاده از چسب‌های آب‌بندی RTV Silicone Adhesive در محل اتصال به محفظه دستگاه.
• طراحی صحیح لبه‌ها، خارها و حاشیه‌ها برای جلوگیری از نفوذ مایعات از کناره‌ها.
• استفاده از واشر سیلیکونی در قسمت‌های حساس دستگاه.
• تست فشار و غوطه‌وری برای تطابق با استانداردهای IP66، IP67 و حتی IP68.

۱۰. بررسی استانداردهای IP65، IP67 و IP68 برای کیپدها

• IP65: مقاوم در برابر گردوغبار، مقاوم در برابر پاشش مستقیم آب، مناسب برای محیط‌های نیمه‌صنعتی، آزمایشگاهی، تجهیزات خانگی.
• IP67: مقاومت کامل در برابر گردوغبار، امکان غوطه‌ور شدن در عمق ۱ متری آب تا ۳۰ دقیقه، مناسب برای تجهیزات پزشکی، دزدگیرهای فضای باز، HMIها و دستگاه‌های صنعتی.
• IP68: مقاومت کامل در برابر گردوغبار، امکان غوطه‌وری طولانی‌مدت در عمق بالاتر از ۱ متر، مناسب برای کاربردهای بسیار سخت مثل تجهیزات نظامی، دریایی.

۱۱. سؤالات متداول کیبورد سیلیکونی

عمر کیپد سیلیکونی چقدر است؟

کیپدهای سیلیکونی بسته به کیفیت ساخت، نوع سیلیکون و طراحی مخروط نیرو معمولاً بین ۱ تا ۱۰ میلیون کلیک عمر مفید دارند.

آیا کیبورد سیلیکونی در برابر آب مقاوم است؟

بله. کیبوردهای سیلیکونی به‌طور طبیعی غیرقابل نفوذ هستند.

آیا امکان چاپ برند اختصاصی روی کیپد وجود دارد؟

بله. چاپ روی کیپد سیلیکونی با روش‌های زیر انجام می‌شود:

• چاپ تامپو
• چاپ سیلک
• حکاکی لیزری

حداقل تعداد سفارش (MOQ) چقدر است؟

بسته به نوع محصول، قالب و پیچیدگی، حداقل تیراژ معمولاً ۱۰۰۰ عدد در نظر گرفته می‌شود.

آیا کیپد سیلیکونی قابل شست‌وشو است؟

بله. سیلیکون در برابر آب، مایعات گرم، مواد شوینده و رطوبت مقاوم است و می‌توان آن را به‌سادگی با آب یا مواد تمیزکننده شست‌وشو داد.

چاپ روی کیپد چقدر دوام دارد؟

دوام چاپ وابسته به نوع فرایند است:

• چاپ ساده: دوام کمتر
• چاپ تامپو با جوهر سیلیکونی: دوام متوسط
• چاپ همراه با روکش Duracoat یا Encap: دوام بسیار بالا
• حکاکی لیزری: بالاترین سطح دوام (غیرقابل پاک‌شدن)

آیا امکان نور پس‌زمینه LED (Backlight) وجود دارد؟

بله. با استفاده از سیلیکون شفاف و طراحی مناسب، نور از داخل کلید عبور می‌کند و امکان ساخت کیپدهای Backlight فراهم می‌شود.

چه نوع سیلیکونی برای تولید کیپد بهتر است؟

نوع سیلیکون بر اساس کاربرد انتخاب می‌شود. در انتخاب نوع سیلیکون باید به مواردی همچون سختی مناسب Shore A، مقاومت حرارتی و شیمیایی، کیفیت بالای مواد اولیه، قابلیت قالب‌گیری دقیق و یکنواختی رنگ و شفافیت در صورت Backlight بودن توجه کنید.

چرا بعضی کیپدها بعد از مدتی کند یا سفت می‌شوند؟

طراحی اشتباه مخروط نیرو (Dome)، نبود کانال تخلیه هوا، استفاده از سیلیکون بی‌کیفیت، مقاومت بالا یا خرابی کربن پیل رسانا و نفوذ گردوغبار در مدل‌های غیراستاندارد.

آیا امکان ساخت کیپد در هر شکل و اندازه وجود دارد؟

بله. سیلیکون یک ماده بسیار انعطاف‌پذیر است و تقریباً می‌توان هر فرم، ابعاد، رنگ و سختی را تولید کرد. این یکی از مهم‌ترین مزیت‌های کیپد سیلیکونی است.
